Descripción del producto:

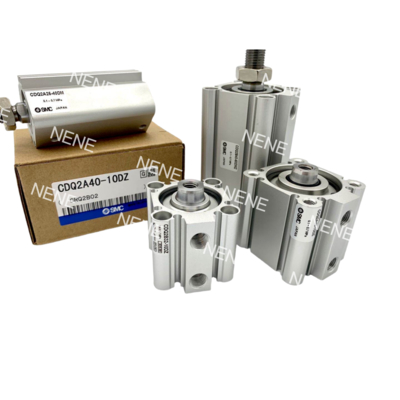

Los cilindros ultra compactos de la serie SMC CQ2A proporcionan un movimiento lineal preciso para espacios confinados. Estos cilindros tienen un tamaño de orificio de 12 mm y vienen con opciones de carrera que van desde 5 mm hasta 50 mm. A pesar de su diseño compacto, ofrecen un rendimiento robusto y son un 30% más cortos en longitud en comparación con los cilindros estándar. Construidos con aluminio de grado aeroespacial con anodizado duro, estos cilindros de doble efecto y vástago único pueden funcionar a presiones entre 0,05-1,0 MPa (7-145 psi) y generar un empuje máximo de 90 N.
Los sellos prelubricados garantizan un funcionamiento sin mantenimiento de los cilindros, mientras que los campos magnéticos integrados permiten el montaje de sensores. Estos cilindros también son compatibles con el sistema de accesorios modular de SMC, que incluye guías, válvulas y soportes de montaje.
Características:
1. Diseño optimizado para el espacio
Ultra compacto: 24 mm de ancho, 40% más corto que los cilindros ISO (por ejemplo, 82 mm a 50 mm de carrera)
Ligero: Cuerpo de aluminio optimizado por topología (0,15 kg a 50 mm de carrera)
Integración modular: Montaje directo con guías MXS/válvulas VQ
2. Rendimiento de precisión
Empuje equilibrado: 90N±3% de fuerza bidireccional a 1,0 MPa
Alta velocidad: Funcionamiento a 500 mm/s, tiempo de respuesta de 0,15 s a 50 mm de carrera
Amortiguación ajustable: Amortiguador hidráulico opcional (absorción de 0,043 J)
3. Durabilidad mejorada
Opción de temperatura amplia: Sellos -XB6 para funcionamiento de -40~150°C (-40~302°F)
Resistencia a la corrosión: Kit de acero inoxidable -XC6 (varilla SUS304)
Protección IP65: Limpiaparabrisas dobles -XC4 para entornos con polvo/suciedad
4. Montaje inteligente
Ranuras para sensores de 4 lados: Compatible con sensores D-M9N (ranura de Φ3,5 mm)
8 estilos de montaje: Tornillos precargados para configuraciones tipo A/L/D
Ajuste de carrera: Modificación de recorrido de ±5 mm con el módulo -XC8
5. Ingeniería avanzada
Orificio anodizado duro: Revestimiento de 25μm, 3× resistencia al desgaste
Varilla cromada dura: 0,02 mm de espesor, coeficiente de fricción μ≤0,15
Sellos sin fugas: Compuesto X271 FKM, Fugas <0,1 ml/min a 0,5 MPa
Aplicaciones:
Transferencia de muestras de diagnóstico
Las variantes de carrera de 35-50 mm con kits de acero inoxidable -XC6 manejan muestras biológicas en analizadores, evitando la contaminación en entornos que cumplen con la FDA.
Dosificación de reactivos
El funcionamiento a baja presión (0,05 MPa) logra una precisión de dosificación de fluidos de 0,1 ml en instrumentos IVD utilizando unidades de carrera de 10 mm.
Celdas de automatización compactas
Inspección óptica: Los cilindros de carrera de 40 mm posicionan las cámaras AOI a velocidades ajustables de 50-200 mm/s, minimizando la vibración durante la obtención de imágenes de alta magnificación.
Efectores finales robóticos
Integrado con robots colaborativos para la inserción de piezas ligeras (carrera de 25 mm, roscas de varilla M3) en menos de 0,5 segundos.
Maquinaria de embalaje
Corte de alta velocidad: Los modelos de carrera de 50 mm accionan las cuchillas en los sistemas de sellado de películas, completando los cortes en 0,2 segundos a 1,0 MPa con amortiguación hidráulica para la reducción de impactos.
Alineación de etiquetas
Las versiones de carrera de 15 mm con orejetas de montaje -DZ corrigen las desviaciones de posición de la etiqueta ≤0,3 mm en las líneas farmacéuticas de envasado en blíster.
Estudio de caso
Un fabricante de dispositivos médicos redujo el grosor de la máquina en un 42% utilizando CQ2A12-30DMZ con sensores de 4 lados, lo que redujo el tiempo de inactividad en un 70% en los sistemas de carga de cartuchos.
Soporte y servicios:
Nuestra empresa proporciona soporte técnico y servicios de productos integrales para nuestro producto de cilindro neumático de pistón. Nuestro equipo de expertos se dedica a ayudar a los clientes con cualquier consulta técnica, solución de problemas y proporcionar orientación sobre el uso y mantenimiento adecuados del producto. Ya sea que tenga preguntas sobre la instalación, el funcionamiento o la optimización del rendimiento, nuestro equipo de soporte técnico está aquí para ayudar.
Embalaje y envío:
Nombre del producto: Cilindro neumático de pistón
Descripción: Cilindro neumático de pistón de alta calidad diseñado para uso industrial.
Características:
- Construcción duradera
- Funcionamiento suave
- Fácil instalación
El paquete incluye:
- 1 x Cilindro neumático de pistón
- Instrucciones de instalación
Información de envío:
- Método de envío: Envío estándar
- Tiempo estimado de entrega: 5-7 días hábiles
- Costo de envío: $10.00
