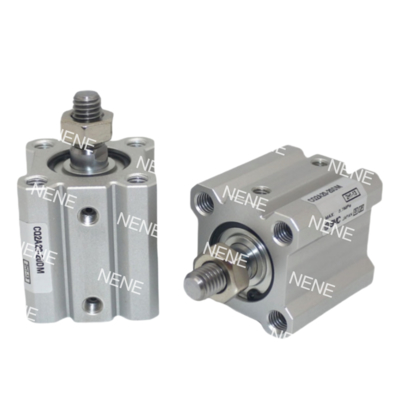

Cilindro neumático SMC de varilla simple CQ2A12-40DM para control de fluidos de aire duradero en diversas aplicaciones industriales

Descripción del Producto:

Los cilindros ultra compactos de la serie SMC CQ2A están diseñados para proporcionar un movimiento lineal de alta precisión en aplicaciones con espacio limitado. Estos cilindros cuentan con un tamaño de orificio de 12 mm y ofrecen opciones de carrera que van de 5 a 50 mm. A pesar de su tamaño compacto, estos cilindros de doble efecto y vástago único ofrecen un rendimiento robusto, con una longitud un 30% más corta que los cilindros estándar.

Construidos con aluminio de grado aeroespacial y equipados con anodizado duro, los cilindros CQ2A pueden funcionar a 0,05-1,0 MPa (7-145 psi) para generar un empuje máximo de 90 N. Los sellos prelubricados garantizan un funcionamiento sin mantenimiento, mientras que los campos magnéticos integrados facilitan el montaje de sensores.

Los cilindros CQ2A también son compatibles con el sistema de accesorios modular de SMC, que incluye guías, válvulas y soportes de montaje. Esta compatibilidad permite una mayor versatilidad y personalización para satisfacer diversos requisitos de aplicación.

Características:

Ultra compacto: 24 mm de ancho, 40% más corto que los cilindros ISO (por ejemplo, 82 mm a 50 mm de carrera)

Ligero: Cuerpo de aluminio con optimización topológica (0,15 kg a 50 mm de carrera)

Integración modular: Montaje directo con guías MXS/válvulas VQ

Empuje equilibrado: Fuerza bidireccional de 90 N ± 3% a 1,0 MPa

Alta velocidad: Funcionamiento a 500 mm/s, tiempo de respuesta de 0,15 s a 50 mm de carrera

Amortiguación ajustable: Amortiguador hidráulico opcional (absorción de 0,043 J)

Opción de temperatura amplia: Sellos -XB6 para funcionamiento a -40~150 °C (-40~302 °F)

Resistencia a la corrosión: Kit de acero inoxidable -XC6 (varilla SUS304)

Protección IP65: Doble limpiaparabrisas -XC4 para entornos con polvo/suciedad

Ranuras para sensores de 4 lados: Compatible con sensores D-M9N (ranura de Φ3,5 mm)

8 estilos de montaje: Tornillos precargados para configuraciones tipo A/L/D

Ajuste de carrera: Modificación de recorrido de ±5 mm con el módulo -XC8

Orificio anodizado duro: Revestimiento de 25 μm, resistencia al desgaste 3 veces mayor

Varilla cromada dura: 0,02 mm de espesor, coeficiente de fricción μ ≤ 0,15

Sellos de fuga cero: Compuesto X271 FKM, Fuga <0,1 ml/min a 0,5 MPa

Aplicaciones:

Transferencia de muestras de diagnóstico: Las variantes de carrera de 35-50 mm con kits de acero inoxidable -XC6 manejan muestras biológicas en analizadores, evitando la contaminación en entornos que cumplen con la FDA.

Dispensación de reactivos: El funcionamiento a baja presión (0,05 MPa) logra una precisión de dosificación de fluido de 0,1 ml en instrumentos IVD utilizando unidades de carrera de 10 mm.

Celdas de automatización compactas

Inspección óptica: Los cilindros de carrera de 40 mm posicionan las cámaras AOI a velocidades ajustables de 50-200 mm/s, minimizando la vibración durante la obtención de imágenes de alta magnificación.

Efectores finales robóticos: Integrados con robots colaborativos para la inserción de piezas ligeras (carrera de 25 mm, roscas de varilla M3) en tiempos de ciclo inferiores a 0,5 s.

Maquinaria de embalaje

Corte a alta velocidad: Los modelos de carrera de 50 mm accionan las cuchillas en los sistemas de sellado de películas, completando los cortes en 0,2 s a 1,0 MPa con amortiguación hidráulica para la reducción de impactos.

Alineación de etiquetas: Las versiones de carrera de 15 mm con orejetas de montaje -DZ corrigen las desviaciones de posición de la etiqueta ≤0,3 mm en las líneas de envasado de blísteres farmacéuticos.

Estudio de caso: Un fabricante de dispositivos médicos redujo el grosor de la máquina en un 42 % utilizando CQ2A12-30DMZ con sensores de 4 lados, lo que redujo el tiempo de inactividad en un 70 % en los sistemas de carga de cartuchos.

Soporte y servicios:

Nuestro equipo de soporte técnico de productos está dedicado a ayudarlo con cualquier pregunta o problema que pueda tener con respecto a nuestro producto Cilindro neumático de pistón. Ya sea que necesite orientación sobre la instalación, la solución de problemas o el mantenimiento, nuestros expertos están aquí para ayudarlo.

Además del soporte técnico, también ofrecemos una gama de servicios para garantizar que su cilindro neumático de pistón funcione con el mejor rendimiento. Esto incluye comprobaciones de mantenimiento periódicas, servicios de reparación y actualizaciones de productos para satisfacer sus requisitos específicos.

Embalaje y envío:

Embalaje del producto:

El cilindro neumático de pistón se empaqueta cuidadosamente en una caja de cartón duradera para garantizar una manipulación y un transporte seguros. El cilindro se coloca de forma segura dentro de la caja y está rodeado de un acolchado de espuma protectora para evitar cualquier daño durante el tránsito.

Envío:

Los pedidos del cilindro neumático de pistón se procesan en un plazo de 1 a 2 días hábiles y se envían a través de un servicio de mensajería confiable. Los clientes recibirán un número de seguimiento para controlar el estado de su envío. Ofrecemos opciones de envío estándar y acelerado para satisfacer las diferentes necesidades de entrega.
