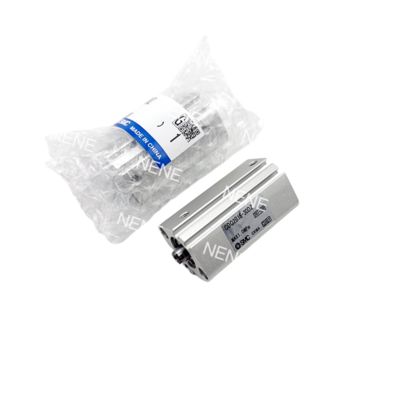

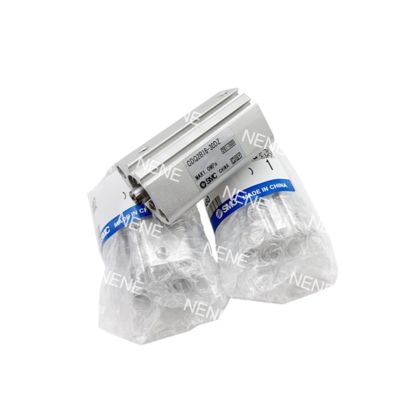

Cilindro neumático de pistón de acción simple SMC CQ2A12-20D de doble efecto

Descripción del Producto:

Los cilindros ultra compactos de la serie SMC CQ2A ofrecen un movimiento lineal preciso para aplicaciones con espacio limitado. Estos cilindros tienen un tamaño de orificio de 12 mm y vienen con opciones de carrera que van de 5 mm a 50 mm. A pesar de su tamaño más pequeño, ofrecen un rendimiento robusto, siendo un 30% más cortos que los cilindros estándar. Fabricados con aluminio de grado aeroespacial con anodizado duro, pueden funcionar a 0,05-1,0 MPa (7-145 psi) para ofrecer un empuje máximo de 90 N.

Con sellos prelubricados, estos cilindros no requieren mantenimiento para un funcionamiento suave. Están equipados con campos magnéticos integrados para soportar el montaje de sensores y son compatibles con el sistema de accesorios modular de SMC, que incluye guías, válvulas y soportes de montaje.

Características:

Ultra-Compacto: El producto tiene solo 24 mm de ancho, lo que es un 40% más corto que los cilindros ISO (por ejemplo, 82 mm a 50 mm de carrera).

Ligero: Con un cuerpo de aluminio optimizado por topología, pesa solo 0,15 kg a 50 mm de carrera.

Integración Modular: Permite el montaje directo con guías MXS/válvulas VQ.

Empuje Equilibrado: El producto ofrece una fuerza bidireccional de 90 N±3% a 1,0 MPa.

Alta Velocidad: Puede funcionar a 500 mm/s con un tiempo de respuesta de 0,15 s a 50 mm de carrera.

Amortiguación Ajustable: Hay disponible un amortiguador hidráulico opcional para una absorción de 0,043 J.

Opción de Temperatura Amplia: Equipado con sellos -XB6, puede funcionar en temperaturas que van desde -40°C a 150°C (-40°F a 302°F).

Resistencia a la Corrosión: El producto presenta un kit de acero inoxidable -XC6 con una varilla SUS304.

Protección IP65: Incluye limpiaparabrisas dobles -XC4 para su uso en entornos con polvo/suciedad.

Ranuras para Sensores de 4 Lados: Compatible con sensores D-M9N, que encajan en ranuras de Φ3,5 mm.

8 Estilos de Montaje: Viene con tornillos precargados para configuraciones tipo A/L/D.

Ajuste de Carrera: Permite la modificación del recorrido de ±5 mm con el módulo -XC8.

Orificio Anodizado Duro: Con un revestimiento de 25μm para una resistencia al desgaste 3×.

Varilla Cromada Dura: Con un grosor de 0,02 mm y un coeficiente de fricción μ≤0,15.

Sellos de Cero Fugas: Utiliza sellos compuestos X271 FKM, con Fugas <0,1 ml/min a 0,5 MPa.

Aplicaciones:

Manipulación de Microcomponentes: Los modelos de carrera corta que van de 5 a 15 mm facilitan las operaciones precisas de recogida y colocación para componentes SMD 0201 durante el montaje de PCB. Estos modelos logran una repetibilidad de ±0,05 mm.

Sistemas de Marcado Láser: Los cabezales de marcado, con carreras entre 20 y 30 mm, están alimentados por sensores D-M9N que proporcionan retroalimentación de posición, lo que garantiza una precisión de alineación dentro de una desviación de 0,1 mm.

Transferencia de Muestras de Diagnóstico: Los kits de acero inoxidable compatibles con variantes de carrera de 35-50 mm, como la serie -XC6, están diseñados para manipular muestras biológicas en analizadores, evitando la contaminación en entornos que cumplen con la FDA.

Dosificación de Reactivos: Las unidades de carrera de 10 mm que operan a baja presión (0,05 MPa) ofrecen una precisión de dosificación de fluidos de 0,1 ml en instrumentos IVD, lo que permite una dispensación precisa de reactivos.

Inspección Óptica: Los cilindros con carreras de 40 mm posicionan las cámaras AOI a velocidades entre 50 y 200 mm/s, reduciendo la vibración para aplicaciones de imágenes de alta magnificación.

End-Effectors Robóticos: Integrados con robots colaborativos, estos end-effectors cuentan con carreras de 25 mm y roscas de varilla M3, lo que permite una inserción de piezas rápida y ligera con tiempos de ciclo inferiores a 0,5 s.

Corte de Alta Velocidad: Con carreras de 50 mm, estos modelos activan las cuchillas en los sistemas de sellado de películas, completando los cortes en solo 0,2 s a una presión de 1,0 MPa, con amortiguación hidráulica para la reducción de impactos.

Alineación de Etiquetas: Los modelos con carreras de 15 mm y orejetas de montaje -DZ garantizan un posicionamiento preciso de las etiquetas con desviaciones ≤0,3 mm en las líneas de envasado de blísteres farmacéuticos.

Un fabricante de dispositivos médicos pudo reducir el grosor de la máquina en un 42% al implementar el modelo CQ2A12-30DMZ, equipado con sensores de 4 lados. Esto condujo a una reducción significativa del 70% en el tiempo de inactividad de sus sistemas de carga de cartuchos.
