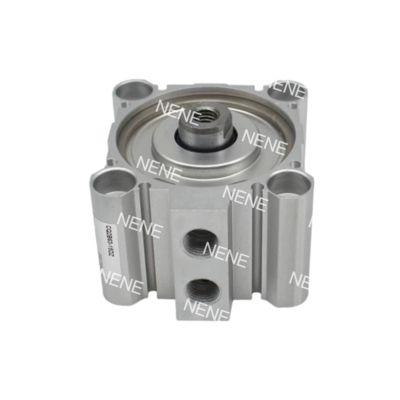

CQ2A12-45D SMC cilindro neumático de pistón para aire en aplicaciones de trabajo pesado

Descripción del Producto:

Los cilindros ultra compactos de la serie SMC CQ2A proporcionan un movimiento lineal preciso en aplicaciones donde el espacio es limitado. Estos cilindros de doble efecto y vástago simple presentan un tamaño de orificio de 12 mm y vienen con opciones de carrera que van de 5 mm a 50 mm. A pesar de ser un 30% más cortos que los cilindros estándar, ofrecen un rendimiento fiable. Fabricados con aluminio de grado aeroespacial con anodizado duro, estos cilindros pueden funcionar a 0,05-1,0 MPa (7-145 psi) para producir un empuje máximo de 90 N.

Los cilindros están equipados con sellos prelubricados, lo que garantiza un funcionamiento sin mantenimiento, y tienen campos magnéticos integrados para el montaje de sensores. Son compatibles con el sistema de accesorios modular de SMC, lo que permite una fácil integración con guías, válvulas y soportes de montaje.

Características:

Diseño optimizado para el espacio
Ultra compacto: 24 mm de ancho, 40% más corto que los cilindros ISO (por ejemplo, 82 mm a 50 mm de carrera)
Ligero: Cuerpo de aluminio con optimización topológica (0,15 kg a 50 mm de carrera)
Integración modular: Montaje directo con guías MXS/válvulas VQ

Rendimiento de precisión
Empuje equilibrado: 90N±3% de fuerza bidireccional a 1,0 MPa
Alta velocidad: Funcionamiento a 500 mm/s, tiempo de respuesta de 0,15 s a 50 mm de carrera
Amortiguación ajustable: Amortiguador hidráulico opcional (absorción de 0,043 J)

Durabilidad mejorada
Opción de temperatura amplia: Sellos -XB6 para funcionamiento de -40~150°C (-40~302°F)
Resistencia a la corrosión: Kit de acero inoxidable -XC6 (varilla SUS304)
Protección IP65: Limpiaparabrisas dobles -XC4 para entornos con polvo/suciedad

Montaje inteligente
Ranuras para sensores de 4 lados: Compatible con sensores D-M9N (ranura de Φ3,5 mm)
8 estilos de montaje: Tornillos precargados para configuraciones tipo A/L/D
Ajuste de carrera: Modificación de recorrido de ±5 mm con el módulo -XC8

Ingeniería avanzada
Orificio anodizado duro: Revestimiento de 25μm, 3× resistencia al desgaste
Varilla cromada dura: 0,02 mm de espesor, coeficiente de fricción μ≤0,15
Sellos de fuga cero: Compuesto X271 FKM, Fuga <0,1 ml/min a 0,5 MPa

Aplicaciones:

Manipulación de microcomponentes: Nuestros modelos de carrera corta de 5-15 mm están diseñados para permitir la recogida y colocación de precisión de componentes SMD 0201 en el montaje de PCB. Logran una repetibilidad impresionante de ±0,05 mm para garantizar la precisión.

Sistemas de marcado láser: Con carreras de 20-30 mm, nuestros sistemas impulsan cabezales de marcado con retroalimentación de posición a través de sensores D-M9N. Esta configuración garantiza una precisión de alineación con una desviación inferior a 0,1 mm.

Transferencia de muestras de diagnóstico: Nuestras variantes de carrera de 35-50 mm, equipadas con kits de acero inoxidable -XC6, sobresalen en el manejo de muestras biológicas en analizadores. Son esenciales para prevenir la contaminación en entornos que cumplen con la FDA.

Dispensación de reactivos: Funcionando a baja presión (0,05 MPa), nuestros sistemas proporcionan una precisión de dosificación de fluidos de 0,1 ml en instrumentos IVD utilizando unidades de carrera de 10 mm.

Inspección óptica: Los cilindros con carreras de 40 mm posicionan con precisión las cámaras AOI a velocidades ajustables de 50-200 mm/s, lo que garantiza una vibración mínima durante la obtención de imágenes de alta magnificación.

Efectores finales robóticos: Integrados con robots colaborativos, nuestros sistemas sobresalen en la inserción de piezas ligeras con una carrera de 25 mm y roscas de varilla M3, logrando tiempos de ciclo inferiores a 0,5 s.

Corte a alta velocidad: Utilizando modelos de carrera de 50 mm, nuestra maquinaria ofrece una actuación eficiente de la cuchilla en sistemas de sellado de película, completando los cortes en solo 0,2 s a 1,0 MPa. Además, se emplea amortiguación hidráulica para la reducción de impactos.

Alineación de etiquetas: Nuestras versiones de carrera de 15 mm, con orejetas de montaje -DZ, corrigen eficazmente las desviaciones de posición de la etiqueta de ≤0,3 mm en las líneas de envasado de blísteres farmacéuticos.

Un fabricante de dispositivos médicos logró resultados impresionantes al reducir el grosor de la máquina en un 42% utilizando el CQ2A12-30DMZ con sensores de 4 lados. Esto condujo a una reducción significativa del 70% en el tiempo de inactividad en los sistemas de carga de cartuchos.

Soporte y servicios:

Nuestro equipo de soporte técnico de productos para el cilindro neumático de pistón se dedica a brindar asistencia con cualquier problema técnico, solución de problemas e información del producto. Nos esforzamos por garantizar que nuestros clientes tengan una experiencia positiva y que sus necesidades se satisfagan de manera rápida y eficaz.

Además del soporte técnico, también ofrecemos una gama de servicios relacionados con el producto Cilindro neumático de pistón, que incluyen servicios de mantenimiento y reparación, capacitación de productos y opciones de personalización para satisfacer requisitos específicos. Nuestro objetivo es ayudar a nuestros clientes a maximizar el rendimiento y la longevidad de sus equipos.

Embalaje y envío:

Nombre del producto: Cilindro neumático de pistón

Descripción: Nuestro cilindro neumático de pistón de alta calidad está diseñado para proporcionar un rendimiento eficiente y confiable en diversas aplicaciones industriales.

El paquete incluye: 1 x Cilindro neumático de pistón

Envío: Este producto se empaquetará cuidadosamente para garantizar una entrega segura. Las opciones de envío incluyen envío estándar y envío acelerado.
