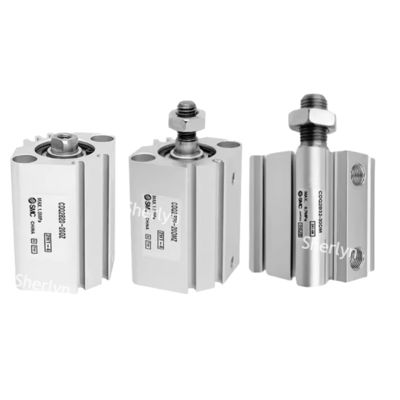

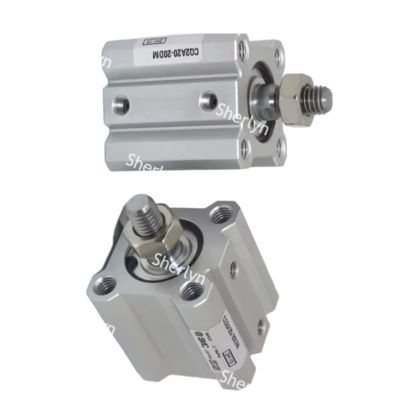

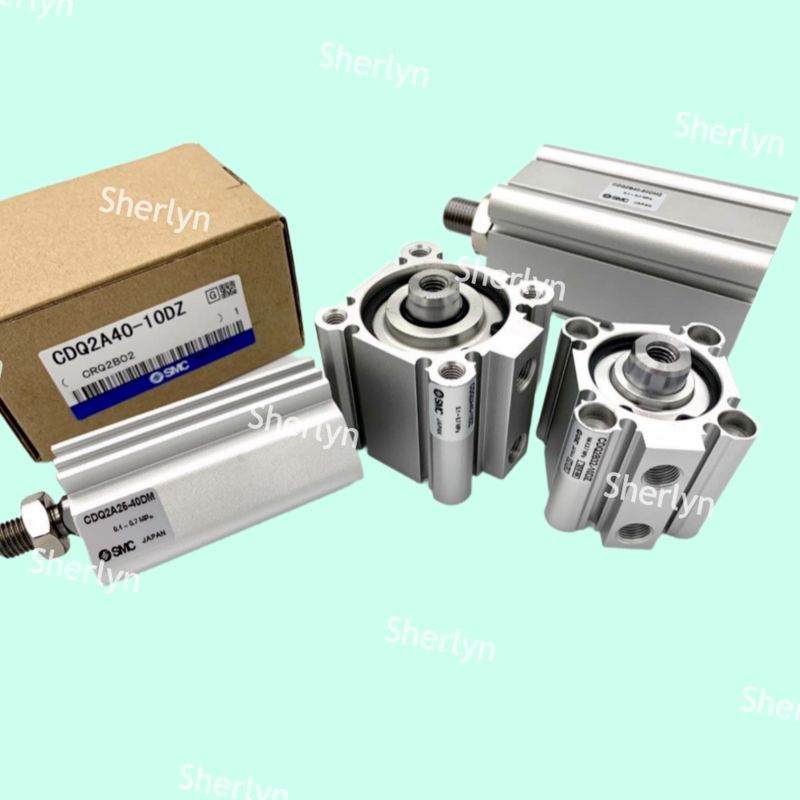

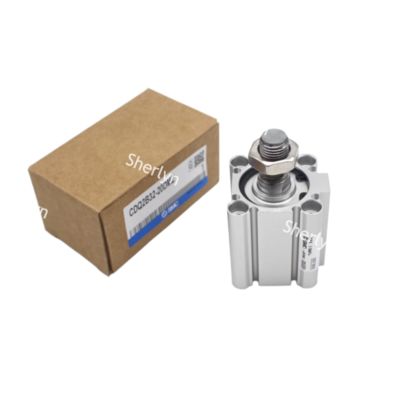

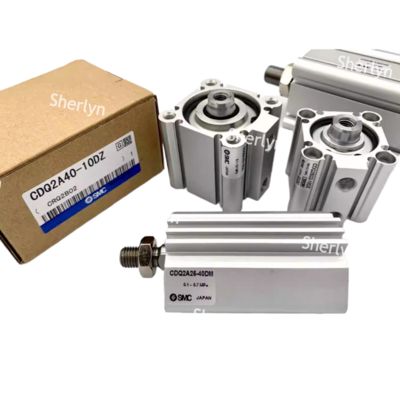

CQ2A12-50D SMC cilindro compacto tipo estándar de doble acción bastón único CQ2 serie 12 tamaño de perforación

• Método de operación del cilindro

  Doble efecto

• Método de operación de la varilla

  Varillas simples

• Forma del cuerpo principal

  [Forma de bloque] Cilindro de placa

• Diámetro interior del cilindro (tubo)

  12

• Carrera (mm)

  50

• Función adicional

  Estándar

• Entorno, aplicaciones

  Estándar

• Temperatura de funcionamiento

  -10～70

• Presión de funcionamiento

  0.07～1

• Amortiguación

  -

• Especificaciones

  Sin imán incorporado

• Tipo de carrera

  -

• Soporte

  Ambos extremos roscados

• Tipo de rosca del puerto

  Tornillo M

• Opciones de cuerpo

  Estándar (rosca hembra en el extremo de la varilla)

• Interruptores automáticos

  -

• Cable conductor

  -

• El número de interruptores

  -

• Accesorios metálicos de la punta de la varilla

  Sin soporte

• Especificaciones personalizadas

  Ninguno

• Tipo

  Tipo neumático

• Hecho a pedido (tipo de boquilla de manguera)

  -

• Ranura de montaje del interruptor automático

  Ninguno

• Perno de montaje

  Ninguno

• Método de liberación manual

  -

• Especificación hecha a pedido (ubicación de montaje del soporte de muñón)

  -

• Opción

  Producto estándar (Sin opciones)

• -

  -

Descripción del producto:

El producto presenta un diseño ultra delgado que es ideal para entornos con limitaciones de espacio.

La longitud total se ha acortado significativamente, con un ancho mínimo que oscila entre 7,5 mm (válvula SJ2000) y 10 mm (válvula SJ3000). Esto lo hace adecuado para accesorios y equipos de automatización con espacio limitado.

Este producto es entre un 5% y un 13% más ligero que el antiguo CQ2, lo que ayuda a reducir la carga del equipo.

El producto ofrece una ranura de interruptor magnético de cuatro lados, lo que permite la instalación de interruptores magnéticos en cuatro direcciones para una mayor flexibilidad de diseño. El interruptor está integrado en una ranura sin sobresalir para evitar interferencias. Además, se proporcionan accesorios modulares como pernos de instalación estándar y conectores de extremo de poste, con componentes opcionales de montaje de doble orejeta/pie disponibles, eliminando la necesidad de adquisiciones adicionales.

El producto ofrece sellado y amortiguación con sellos de caucho de nitrilo (NBR) adecuados para entornos que van desde -10 °C a 70 °C. Algunos modelos también cuentan con una almohadilla de amortiguación de goma estándar para reducir el impacto terminal. Con un nivel de protección IP65 (el cuerpo de la válvula de acero inoxidable cumple con NEMA 4X), este producto es resistente al polvo y a los entornos húmedos.

Aplicaciones:

El tipo estándar CQ2-Z (diámetro del cilindro 20-50 mm) se utiliza para la pinza del brazo robótico y la clasificación de la cinta transportadora en la automatización industrial. Ofrece un posicionamiento preciso y una manipulación eficiente para diversas aplicaciones.

La serie CQ2K, que presenta una varilla no retráctil, garantiza que los componentes se ensamblen sin errores de rotación. Este tipo de cilindro es ideal para tareas de ensamblaje de precisión en líneas de producción electrónica.

El sistema de eliminación de polvo incorpora el CQ2B160 con un gran diámetro de cilindro de 160 mm. Este cilindro acciona la válvula de elevación junto con una válvula de impulsos para procesos efectivos de limpieza de polvo.

La serie CQ2 ▢ S está diseñada para soportar cargas y presiones laterales, lo que la hace adecuada para la gestión de contenedores de almacenamiento que contienen materiales en polvo.

En las operaciones de maquinaria alimentaria, el cilindro CQ2-R/V resistente al agua es lavable y está equipado con sellos EPDM para garantizar la compatibilidad con entornos estériles.

En escenarios de alta temperatura, el cilindro con un cuerpo de válvula de acero inoxidable y sello FKM (personalizado) puede soportar temperaturas de hasta 120 °C, lo que lo hace adecuado para su uso en entornos con altas temperaturas instantáneas.

SMC ha rediseñado el cilindro compacto CQ2 con un nuevo cuerpo, lo que permite montar interruptores automáticos en cualquiera de las 4 superficies, según las condiciones de instalación. Las ranuras de montaje de los interruptores automáticos han reemplazado los rieles de montaje del CQ2, evitando la proyección de los interruptores automáticos y mejorando la facilidad y seguridad del trabajo.

Características:
▢ Cilindro compacto de doble efecto, varilla simple
▢ Tamaños de orificio *: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
▢ Rango de carrera estándar *: 5 a 100
▢ Rosca de puerto: M *; Rc, NPT o G *
▢ Capaz de interruptor automático
