Descripción detallada del producto
| Nombre del producto: |
Diafragma de válvula de pulso |
Material del diafragma: |
TPE |
| Puerto de válvula de pulso ajustado: |
3/4'' |
Modelo de válvula de pulso ajustado: |
AE1818B, AE2818B |
| Aspectos destacados: |
Kits de diafragma M/D20
,
Kits de diafragma TPE
,
Diafragma Autel M/D20
|
Descripción del producto:
La membrana de la serie M/D (como el tipo M/D25) está hecha de elastómero termoplástico (TPE), que tiene una excelente resistencia a la fatiga y una amplia adaptabilidad a la temperatura (-40 ℃~100 ℃), diseñado específicamente para los requisitos de soplado y limpieza de alta frecuencia de las válvulas de pulso Autel. La estructura compuesta de tres capas (capa de sellado + esqueleto de fibra de poliéster + capa elástica) garantiza una respuesta rápida (≤ 30 ms) y una larga vida útil (estándar 1 millón de acciones) en entornos de alta presión.
- Opciones de material del diafragma: TPE, NBR, EPDM, FKM
- Opciones de material del asiento: nailon, caucho, PTFE
- Opciones de color del diafragma: negro, blanco, rojo, verde y más
- Tamaño del diafragma: tamaños personalizados disponibles para que coincidan con sus requisitos específicos
- Embalaje: bolsas de plástico personalizadas con una cantidad mínima de pedido (MOQ) baja para su conveniencia
Aplicaciones:
El sistema de chorro de pulso de filtro de mangas utiliza diafragmas de la serie M/D (por ejemplo, M/D25) como componentes centrales de sellado y accionamiento de las válvulas de pulso. Estos diafragmas controlan la liberación momentánea de aire comprimido en el filtro de mangas, lo que permite que los pulsos de alta frecuencia (varias veces por segundo) limpien el área de la superficie de las bolsas de filtro.
Procedimiento operativo: la señal eléctrica activa la válvula de pulso → el diafragma se abre instantáneamente → el aire comprimido se inyecta en las bolsas de filtro a través de tuberías de soplado → la bolsa de filtro se expande y sacude el polvo → el diafragma vuelve a la posición cerrada.
Los modelos de válvulas compatibles incluyen:
- Autel AE1825B, AE2825B, AE1825R y otras válvulas de pulso de 1 pulgada;
- Válvulas de pulso de la serie MD (por ejemplo, MD120, MD125, MD140S), especialmente adecuadas para válvulas con diámetros nominales que van de 20 mm a 76 mm.
El transporte de polvo y la rotura de arcos de silo juegan un papel crucial en la limpieza de obstrucciones en las tuberías de transporte neumático o en la rotura de puentes de material en los silos. El uso de flujos de aire pulsados ayuda a prevenir la obstrucción y es aplicable en escenarios que involucran polvo de carbón, granos, gránulos de plástico y más.
| Industria |
Aplicación |
Modelos de diafragma compatibles |
Requisitos clave |
| Fabricación de cemento |
Colector de polvo de cola de horno, eliminación de polvo de molienda de materia prima |
M/D25, MD140S |
Resistente al polvo a temperatura normal (<80°C) |
| Fundición de acero |
Eliminación de polvo de la cabeza de la máquina de sinterización, purificación de gas de alto horno |
MD150S, MD162S |
Requiere dispositivo de enfriamiento (temperatura ≤60°C) |
| Procesamiento de madera |
Sistema de recolección de aserrín |
MD125 |
Diseño a prueba de explosiones |
| Industria alimentaria/química |
Transporte neumático de polvo para la eliminación de obstrucciones |
M/D25 (material TPE) |
Aire seco sin aceite (compatibilidad con la FDA) |
| Incineración de residuos |
Sistema de tratamiento de gases de combustión |
Requiere diafragmas EPDM/FKM |
Resistente a la corrosión (gas ácido) |

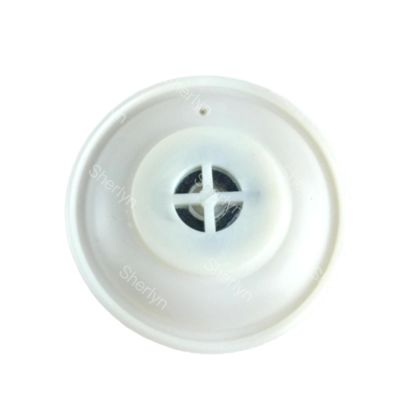

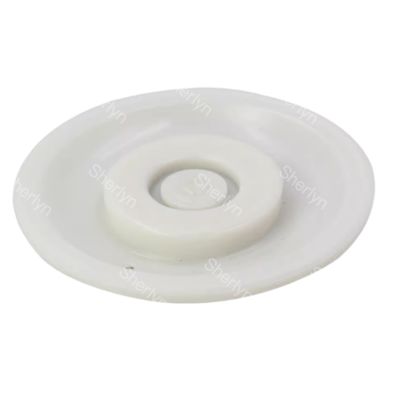

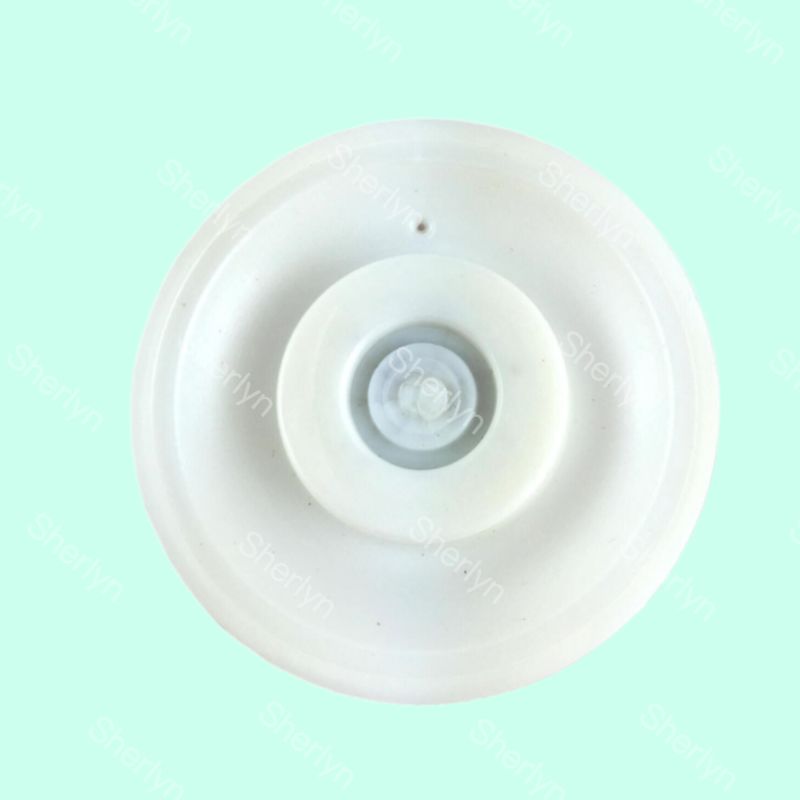

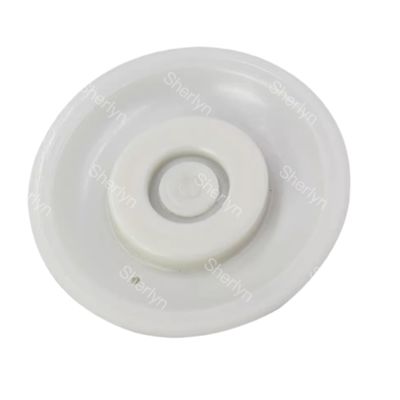

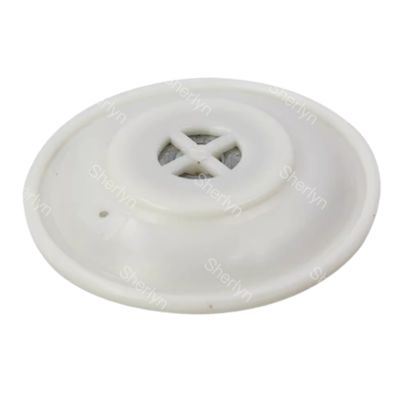

Kits de diafragma TPE M/D20 para válvula de chorro de pulso de colector de polvo de 3/4'' 1''
El diafragma es la parte más importante de la válvula de pulso. Cuando la válvula de pulso se energiza, el aire atrapado por encima del diafragma de la válvula de pulso se agota rápidamente, lo que provoca una apertura rápida de la válvula de diafragma principal. Cuando la válvula de pulso se desenergiza, el aire escapa a través del orificio de purga de la válvula de pulso principal para equilibrar la presión del diafragma y cierra instantáneamente la válvula de pulso.
Opciones para su personalización:
1. Material del diafragma: TPE, NBR, EPDM, FKM
2. Material del asiento: nailon, caucho, PTFE
3. Color del diafragma: negro, blanco, rojo, verde, etc.
4. Tamaño del diafragma: podemos hacerlo igual que su dibujo
5. Embalaje: podemos proporcionarle una bolsa de plástico personalizada con un MOQ bajo
| Diafragma |
Diafragma |
Válvula de pulso |
Válvula de pulso |
Diafragma |
| Código de pedido |
N.º de referencia |
N.º de modelo |
Tamaño del puerto |
Material |
| AE18 |
M/D20 |
AE1818B, AE2818B |
3/4'', 1'' |
TPE (Estándar) |
| AE1822B, AE2822B |
FKM+PTFE (Alta temperatura) |
| AE25 |
M/D25 |
AE1825B, AE2825B |
1'' |
|
| AE1825R, AE2825R |
|
| AE40 |
M/D40 |
AE1440B, AE2440B |
1-1/2'' |
|
| AE1440R, AE2440R |
|
| AE50 |
M/D50 |
AE1450B, AE2450B |
2'', 2-1/2'' |
|
| M/D60 |
AE1460B, AE2460B |
|
| AE75 |
M/D75 |
AE1475I12, AE2475I12 |
3'' |
|
Soporte y servicios:
El soporte técnico y los servicios del producto para el diafragma de la válvula de pulso incluyen:
- Asistencia para la solución de problemas de instalación y funcionamiento
- Orientación sobre el mantenimiento y el cuidado para un rendimiento óptimo
- Acceso a recursos en línea como manuales y preguntas frecuentes
- Información de garantía y soporte para reemplazos o reparaciones de productos
Embalaje y envío:
Nombre del producto: Diafragma de válvula de pulso
Descripción: Diafragma de alta calidad diseñado para válvulas de pulso
Material: Caucho duradero
El paquete incluye: Un diafragma de válvula de pulso
Información de envío:
Método de envío: Envío estándar
Tiempo de envío: 2-5 días hábiles
Costo de envío: $5.00
