Descripción del producto:
La membrana de la serie M/D (como el tipo M/D25) está hecha de material elastomérico termoplástico (TPE), que tiene una excelente resistencia a la fatiga y una gran adaptabilidad a temperaturas (-40 °C~100 °C),diseñados específicamente para los requisitos de soplado y limpieza de alta frecuencia de las válvulas de pulso Autel.La estructura compuesta de tres capas (capa de sellado + esqueleto de fibra de poliéster + capa elástica) garantiza una respuesta rápida (≤ 30 ms) y una larga vida útil (un millón de acciones estándar) en entornos de alta presión.
Aplicaciones:
Sistema de pulso de chorro del filtro de bolsa
Los diafragmas de la serie M/D (por ejemplo, M/D25) sirven como componentes de sellado y accionamiento del núcleo de las válvulas de pulso,liberación instantánea de aire comprimido en el filtro de bolsa para eliminar el polvo de la superficie del filtro de bolsa a través de pulsos de chorro de alta frecuencia (varias veces por segundo).
Proceso de operación:La señal eléctrica activa la válvula de pulso → El diafragma se abre instantáneamente → El aire comprimido entra en la bolsa de filtro a través de la tubería de chorro → La bolsa se expande y se sacude del polvo → El diafragma se restablece y se cierra.
Modelos de válvulas compatibles:
- Autel AE1825B, AE2825B, AE1825R, etc., válvula de pulso de 1 pulgada;
- Las válvulas de pulso de la serie MD (por ejemplo, MD120, MD125, MD140S, etc.) son especialmente adecuadas para válvulas con diámetros nominales de 20 mm a 76 mm que cubren 36 puntos.
Transporte de polvo y rotura del arco del silo
Utilizado para despejar obstrucciones en tuberías de transporte neumáticas o romper puentes de material en silos, evitando obstrucciones por flujos de aire pulsantes, adecuado para escenarios que involucren polvo de carbón, granos,granulados de plástico, etc.
Aplicación en la industria Modelos de diafragma compatibles Requisitos clave
| Industria |
Aplicación |
Modelos de diafragma compatibles |
Requisitos esenciales |
| Fabricación de cemento |
Recolector de polvo de la cola del horno, eliminación de polvo de molienda de materia prima |
M/D25, MD140S |
Resistente al polvo a temperatura ambiente (< 80°C) |
| Fusión de acero |
Eliminación de polvo de la cabeza de la máquina sinterizadora, purificación de gas de alto horno |
Se trata de un sistema de control de las emisiones de gases de escape. |
Requiere un sistema de refrigeración (temperatura ≤ 60°C) |
| Procesamiento de madera |
Sistema de recogida de polvo de aserrín |
El MD125 |
Diseño a prueba de explosiones |
| Alimentos y productos químicos |
Acceso libre para el bloqueo del transporte neumático de polvo |
M/D25 (material de TPE) |
Aire seco sin aceite (compatibilidad con la FDA) |
| Incineración de residuos |
Sistema de tratamiento de gases de combustión |
Requiere un diafragma EPDM/FKM |
Resistentes a la corrosión (gasos ácidos) |

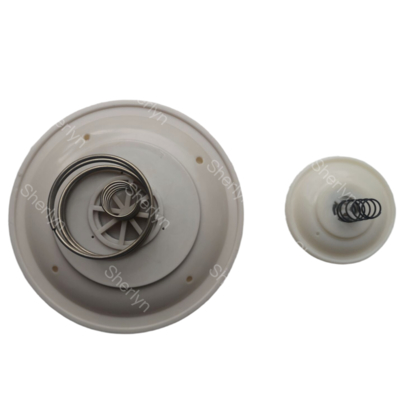

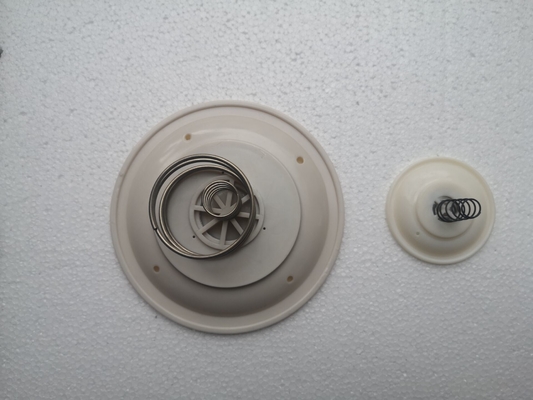

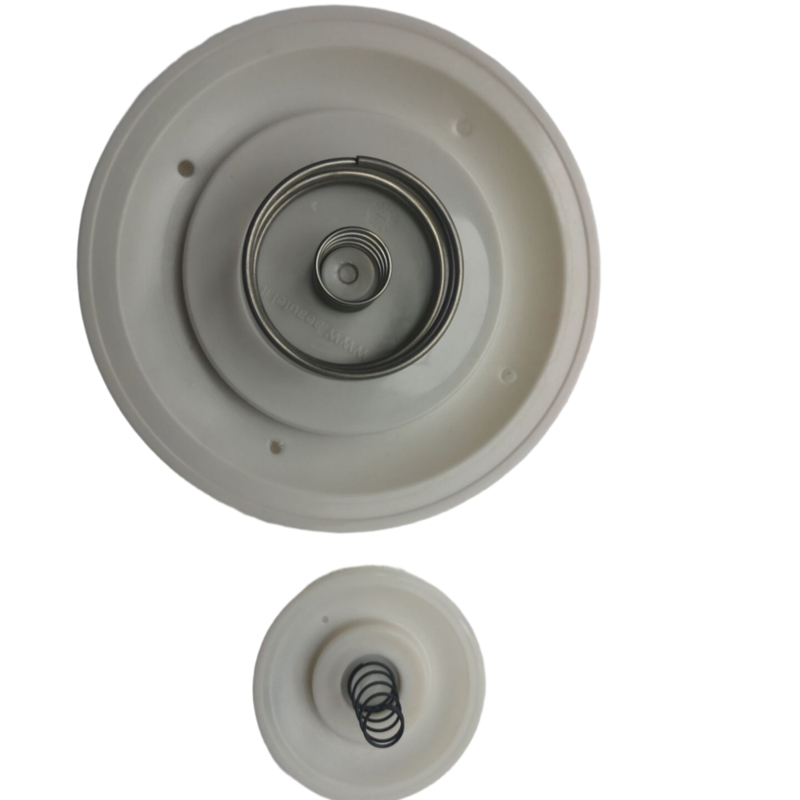

M/D50 M/D60 Diafragma para el colector de polvo Autel válvula de pulso AE1450B AE1460B
El diafragma es la parte más importante de la válvula de pulso.el aire atrapado por encima del diagrama de la válvula de pulso se agota rápidamente causando una rápida apertura de la válvula del diafragma principalCuando la válvula de pulso está desactivada, el aire se escapa a través del orificio de sangrado de la válvula de pulso principal para equilibrar la presión del diafragma y cierra instantáneamente la válvula de pulso.
Opciones para su personalización:
1Material del diafragma: TPE, NBR, EPDM y FKM
2Material del asiento: Nylon, caucho, PTFE
3Color del diafragma: negro, blanco, rojo, verde, etc.
4El tamaño del diafragma: podemos hacerlo igual que su dibujo
5Embalaje: Podemos proporcionarle bolsas de plástico personalizadas con MOQ bajo
| El diafragma |
El diafragma |
Válvula de pulso |
Válvula de pulso |
El diafragma |
| Código de orden |
Número de referencia |
Número de modelo |
Tamaño del puerto |
El material |
| El AE18 |
M/D20 |
Se aplicará el procedimiento siguiente: |
3/4 de pie, 1 de pie. |
TPE (Estándar) |
| Se aplicará el procedimiento siguiente: |
FKM+PTFE (temperatura alta) |
| El AE25 |
M/D25 |
Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. |
1' |
|
| Se aplicará el procedimiento siguiente: |
|
| El AE40 |
M/D40 |
Se aplicará el procedimiento siguiente: |
1 a 2' |
|
| Se aplicará el procedimiento siguiente: |
|
| El AE50 |
M/D50 |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
2'', 2'1/2' |
|
| M/D60 |
El número de vehículos de la serie AE1460B, AE2460B |
|
| El AE75 |
M/D75 |
Se trata de un sistema de control de las emisiones de gases de escape. |
3' |
|
Apoyo y servicios:
Nuestro soporte técnico de productos y servicios para el diafragma de la válvula de pulso incluyen:
- Orientación y apoyo para la instalación
- Asistencia para solucionar problemas
- Consejos y recomendaciones de mantenimiento
- Formación y educación sobre productos
- Información sobre garantías y tramitación de reclamaciones
Embalaje y envío:
Embalaje del producto:
El diafragma de la válvula de pulso está cuidadosamente empaquetado para garantizar su protección durante el transporte.
Envío:
Ofrecemos servicios de envío confiables y eficientes para el diafragma de la válvula de pulso. Su pedido será procesado rápidamente y enviado utilizando un mensajero de confianza para garantizar la entrega oportuna.Usted recibirá un número de seguimiento para controlar el estado de su envío.
