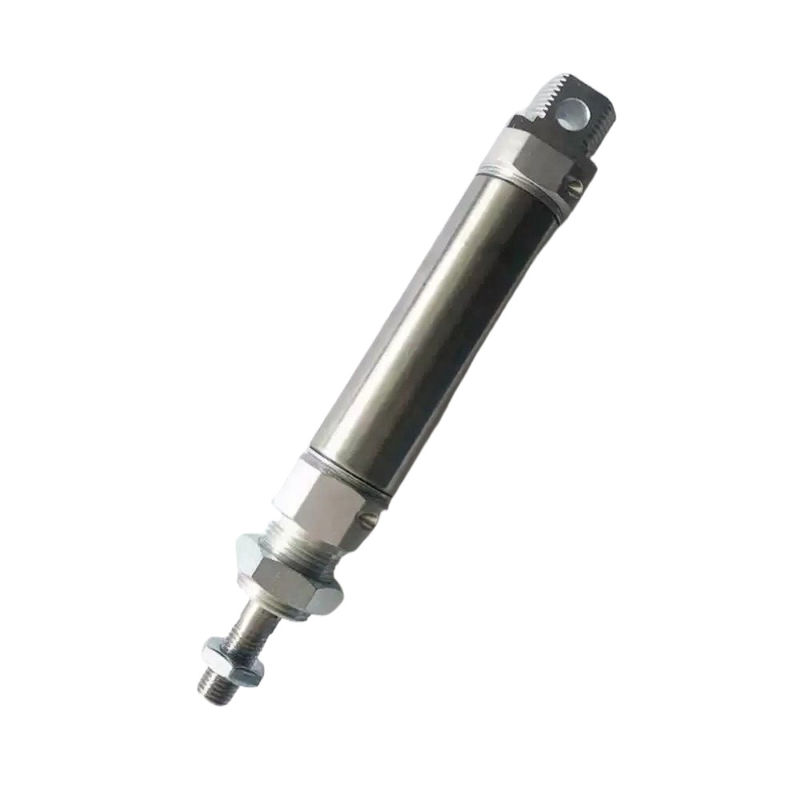

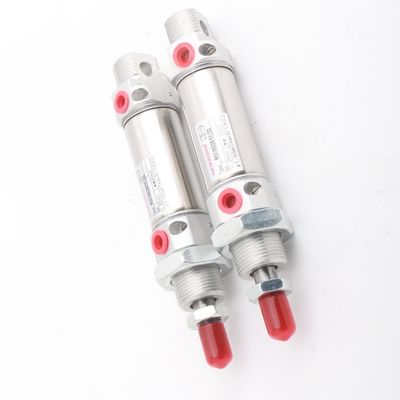

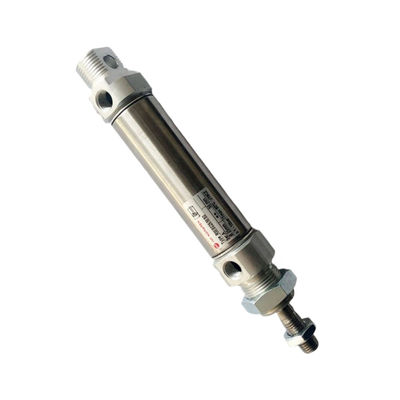

NORGREN cilindro circular RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Diámetro del taladro:Los diámetros del orificio de las diferentes series de minicilindros varían. Por ejemplo, los diámetros del orificio de las series RM/28000 y RM/8000 son de 10-25 mm;los diámetros del orificio de la serie RA/192000/M son de 20 a 125 mm; y la serie ec incluye diámetros de perforación como 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm y 100 mm.

Diseño de apariencia:Por lo general, adopta un diseño compacto con una estructura pequeña, que puede adaptarse a entornos de instalación con espacio limitado y es conveniente para la integración en varios dispositivos.

Material del cuerpo principal:Hay varias opciones como aleación de aluminio, acero inoxidable y plástico.la serie ac/cf puede estar hecha de materiales de aluminio o plástico para cumplir con los requisitos de resistencia a la corrosión, resistencia y peso en diferentes escenarios de aplicación.

Modo de acción:Hay dos tipos: de acción simple y de acción doble. El cilindro de acción simple depende del retorno del resorte o de la fuerza externa para reiniciar,mientras que el cilindro de doble acción logra la extensión y la retracción de la varilla del pistón suministrando aire alternativamente en ambos extremosPor ejemplo, las series RM/28000 y RM/8000 pueden ser de acción simple o doble, mientras que las series RA/192000/M y 32 son cilindros de acción doble.

Rango de presión:Por ejemplo, la presión de trabajo del cilindro de la serie 32 es de 1 bar-10 bar,y el rango de presión específica de diferentes series puede variar para satisfacer los requisitos de presión de diferentes aplicaciones.

Rango de velocidad:La velocidad de movimiento del pistón es generalmente entre 10 mm/s-1000 mm/s. Por ejemplo, la velocidad del cilindro de la serie 32 es de 10 mm/s-1000 mm/s,y puede ajustarse mediante métodos tales como la regulación de la válvula de control de flujo de acuerdo con las necesidades reales.

Duración de la carrera:Por ejemplo, la carrera del cilindro de la serie 32 es de 5 mm-500 mm, y la longitud específica de la carrera se puede seleccionar de acuerdo con los requisitos reales de la aplicación.

Fuerza de salida:La fuerza de salida está relacionada con factores como el diámetro del orificio y la presión de trabajo.para el cilindro del modelo m/50132/25, cuando el diámetro del orificio es de 32 mm y la presión es de 2bar-10bar, la fuerza de salida es de 445N.

Sistema de guía:Algunas series están equipadas con diversos sistemas de guía, por ejemplo, la serie RA/192000/M tiene tres sistemas de guía diferentes: RA/192000/N2,.../N4,.../N6,que puede garantizar la precisión de guía del movimiento de la varilla del pistón y soportar una cierta carga lateral.

Pistón magnético:Muchos modelos de minicilindros utilizan pistones magnéticos, como la serie RM/28000, RM/8000, RA/192000/M, serie 32, etc.La combinación con interruptores magnéticos puede realizar la detección y retroalimentación de la posición del cilindro, que es conveniente para el control automatizado.

Función de amortiguación:Algunos cilindros están equipados con un dispositivo de amortiguación al final de la carrera, como el amortiguación de caucho sintético, que puede reducir el impacto del pistón al final de la carrera,mejorar la vida útil y la estabilidad de trabajo del cilindroPor ejemplo, el cilindro de la serie 7 tiene amortiguación de caucho sintético al final de la carrera.

Método de instalación:Hay varios métodos de instalación, incluidos el montaje en pie, el montaje en trunnion, el montaje frontal con la instalación de tuercas, etc.,Proporcionar opciones de instalación flexibles y facilitar la conexión con diferentes dispositivos.

Posición del aeropuerto:Algunas series cuentan con posiciones opcionales de puerto aéreo para facilitar la instalación compacta y satisfacer los requisitos de diferentes diseños espaciales y conexiones de tuberías.

Tamaño de la interfaz:Los tamaños de interfaz comunes incluyen G1/8, M5, etc. Por ejemplo, el tamaño de interfaz del cilindro del modelo m/6025/25 es G1/8, que se puede conectar convenientemente a las tuberías y juntas de aire correspondientes.
