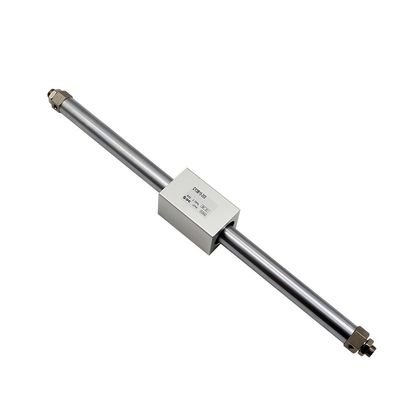

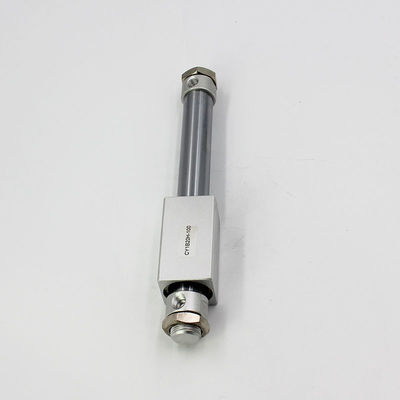

Name: CY1B6H-100 200 300 400 500 SMC cilindro sin varas de la serie CY1B
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Inicio Productos Cilindro neumático del pistón

CY1B6H-100 200 300 400 500 SMC cilindro sin varas de la serie CY1B

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	SMC
Certificación:	CE
Número de modelo:	CY1B6H-100

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	Negociable
Detalles de empaquetado:	Bolsa de plástico, caja, cartón, palé
Tiempo de entrega:	1-7 días laborables después del pago
Condiciones de pago:	T/T, Western Union, PAYPAL
Capacidad de la fuente:	5 000 piezas/1 mes

Contacto

Descripción detallada del producto

Tipo doble del cilindro:	cilindro de amortiguación ajustable	Tipo de cilindro combinado:	Cilindro a presión
Medios de trabajo:	Aire limpio	Presión de trabajo:	0.1~1.0MPa
Presión garantizada:	1.35MPa	Trazo de cojín:	20 mm y 32 mm
Tamaño del puerto:	G1/8 G1/4 G3/8 G1/2	Palabras clave:	Filtro de aire neumático sin barras
Modelo:	El cilindro Cy1b, el cilindro Cy3b	Marca registrada:	Pneumático VPC
Resaltar:	CY1B6H-100 SMC cilindro sin varas , SMC cilindro sin varas serie CY1B

Trazo estándar

Tamaño del taladro ((mm)	Trazado estándar ((mm)	Fabricable Nota) curso máximo (mm)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

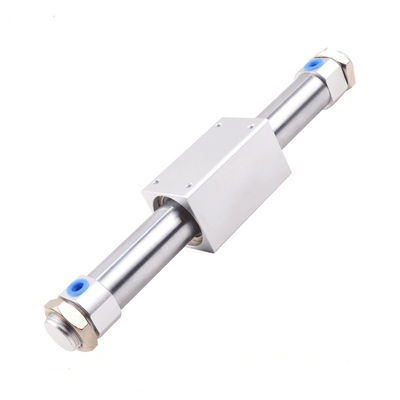

Cy1b Cy3b cilindros neumáticos neumáticos de aire sin barras magnéticamente

1Los cilindros neumáticos sin varillas de la serie CY3B se utilizan ampliamente en la automatización.
2.Normalmente el tamaño del orificio: 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3.Utilizar un cojín de goma de tipo estándar para mantener el funcionamiento del cilindro suave, seguro y silencioso.
4- Es más fácil y variado.
5.Tipo de rodamiento deslizante.

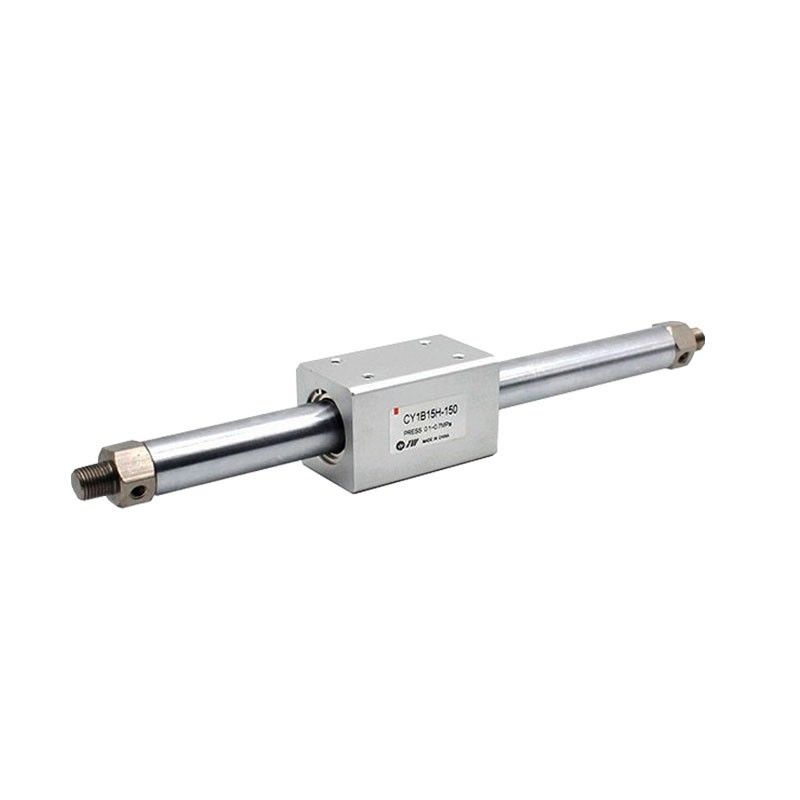

CY1B6H-100 200 300 400 500 SMC cilindro sin varas de la serie CY1B 0

CY3B cilindro sin varilla de acoplamiento magnético, el rango de opciones de desplazamiento es amplio, la carrera es mayor que la del cilindro ordinario;el uso de rodamientos de bolas hace que el cilindro tenga una carga excéntrica y pueda moverse sin problemas; el pistón no tiene conexión mecánica entre los deslizadores, y el rendimiento de sellado es excelente; puede instalar un amortiguador, y la acción de marcha atrás es suave y libre de impactos.

1,Reducido en peso
2,De longitud reducida
3,Los retenedores de lubricante se montan en las superficies interna y externa del tubo del cilindro para mantener la lubricación.
4,El perno de ajuste mejora la precisión/repetibilidad del golpe. La posición del golpe se puede mantener con el perno de ajuste situado junto al amortiguador, por lo que no es necesario el ajuste del golpe.
5,El hilo NPT y el hilo G están disponibles como estándar

Tamaño del taladro ((mm)	6	10	15	20	25	32	40	50	63
Medios de trabajo	El aire
Presión de prueba	1.05Mpa
Presión mínima	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Presión máxima	0.7Mpa
Temperatura de trabajo	-10 ~ 60oC
Velocidad del pistón	50 a 500 mm/s
Cuchillo	Parachoques de goma
La lubricación	No es necesario
Fuerza de retención del imán ((N)	19.6	53.9	137	231	363	588	922	1471	2256

cilindro sin varilla de acoplamiento magnético básico de la serie CY3BCaracterísticas del producto

Características del producto	1El anillo resistente al desgaste es un 70% mayor que el de la serie CYl B, por lo que la capacidad de carga del eje se mejora.
	2El anillo resistente al desgaste de resina especial se utiliza para mejorar la lubricación y la durabilidad.
	3El anillo a prueba de polvo del pedal redujo la presión mínima de trabajo en un 30%.
	4Las dimensiones de la instalación son las mismas que las de la serie CY1B/R.

Cy3b Series Basic Magnetic Coupling Rodless Cylinder

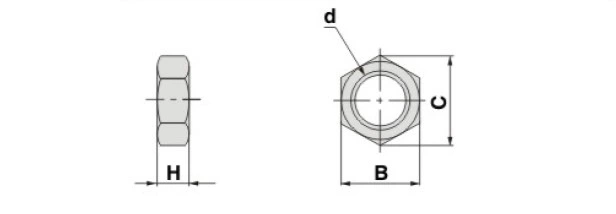

Componente	Tamaño del taladro (mm)	d	H.	B. El trabajo	C. Las
Se trata de una serie de medidas de seguridad.	6	El M6X1.0	4	8	92
Se trata de un documento de identificación.	10,15	El M10X1.0	4	14	16.2
Se trata de una serie de medidas de seguridad.	20	M20X1. ¿Qué quieres decir?5	8	26	30
Se trata de una serie de medidas de seguridad.	25,32	M26X1. ¿Qué quieres decir?5	8	32	37
Se trata de una serie de medidas de seguridad.	40	El M32X2.0	10	41	47.3

Instalación e instrucción

Instalación y instrucción	1Se debe limpiar la suciedad en la tubería antes de conectar el cilindro, para mantener la limpieza interna de los cilindros.
	2El medio utilizado por el cilindro debe filtrarse con un elemento filtrante (superior a 40 mm) antes de su uso.
	3Las medidas anticongelantes deben adoptarse en ambientes de baja temperatura para evitar que la humedad se congele en el sistema.
	4.Si el citínder se ha dejado sin usar durante mucho tiempo, tenga cuidado con la superficie oxidada e instale una tapón de polvo en la entrada y salida
