Compañía de comercio YW DKE
 |
| Lugar de origen: | China. |
| Nombre de la marca: | SMC |
| Certificación: | CE |
| Número de modelo: | Sección KKA3S-02F |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Bolsa de plástico, caja, cartón, palé |
| Tiempo de entrega: | 1-7 días laborables después del pago |
| Condiciones de pago: | T/T, Western Union, Paypal y otros servicios |
| Capacidad de la fuente: | 5 000 piezas/1 mes |
| Las condiciones de funcionamiento de los equipos de ensayo deberán ser las siguientes:: | 0.1-1MPa | Conexión de tubería con dia.: | Rc1/4 |
|---|---|---|---|
| Rango de temperatura de funcionamiento ((°C): | - 5 ¢ 150 | Líquido aplicable: | Agua/aire |
| Tamaño del cuerpo: | 1/8 | Presión de prueba garantizada: | 10MPa |
| Resaltar: | S acoplador de tipo SS316,hilo femenino de tipo SS316 |
||

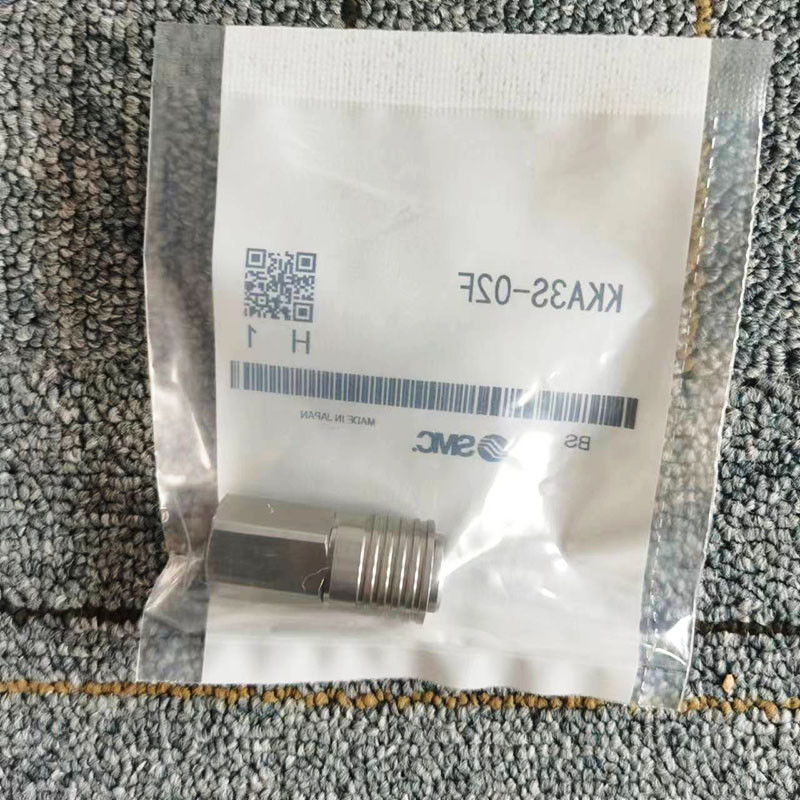

Se trata de un dispositivo de ensamblaje de tipo SS316 de la serie KKA (KKA3S-02F) tipo enchufe (P) de hilo femenino tipo S
Descripción del producto
· Material de la carrocería: acero inoxidable (SUS316)
· Materiales de sellado: caucho fluoro (FKM especial)
[Características]
· Disponible con o sin válvula de frenado para adaptarse a diferentes condiciones de trabajo
· Reduce la cantidad de goteo de líquido al desconectar el enchufe de la toma
Cantidad de goteo del líquido: 0,02 a 0,77 cm3 en cada remoción; cantidad de aireación: 0,1 a 2,7 cm3 en cada remoción
· Especificación no engrasada (norma)
| El tipo | Estándar | Tipo de articulación | Las demás partes del tejido |
|---|---|---|---|
| Hombre/Mujer | [Enchufe (Femina) ] Enchufe | Material del cuerpo | SUS316 |
| Material del sello | [NBR] 00011 | Fluido aplicable | Agua / aire |
| Ambiente de funcionamiento, aplicaciones | Estándar | Rango de temperatura de funcionamiento ((°C) | - 5 ¢ 150 |
| Las condiciones de funcionamiento de los equipos de ensayo deberán ser las siguientes: | -0,1 ¢ 1 | Tamaño del cuerpo | 1/8 |
| Conexión de tubería con dia. | Rc1/4 | Con o sin válvula de compresión | No |
S acoplador de la serie KKA tipo de enchufe de acero inoxidable (P) tipo de hilo femenino
Sin, válvula de verificación, tapones, tipo de hilo femenino apariencia externa
Símbolos JIS para la serie KKA
| Fluido de trabajo | Agua, aire |
|---|---|
| Rango de presión de funcionamiento*1 | KKA3: desde -100 kPa hasta 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 a 1 MPa |
| Presión de prueba garantizada | 10 MPa |
| Intervalo de temperatura ambiente y de temperatura del fluido de trabajo | -5 a 150°C (sin congelación) *No se puede usar para vapor. |
| Especificación sin engrasar | No usa grasa. (Partes deslizantes de caucho y metal: recubrimiento con flúor) |
| El material | Las piezas metálicas: SUS304; las piezas de caucho: fluoroelastómero (FKM especial) |
| Las focas | Incluye sellador de hilo masculino |
*1: No utilizar con un probador de fugas ni para retención de vacío, ya que no se puede garantizar una fuga cero.
Desempeño
*La serie KKA no puede conectarse a la serie KK o a la serie KKH.
| Tamaño del cuerpo | Cantidad de goteo de líquido (cm3 por instancia) | Cantidad de aireación (cm3 por instancia) |
|---|---|---|
| El KKA3 | 0.02 | 0.1 |
| El KKA4 | 0.04 | 0.1 |
| El KKA6 | 0.06 | 0.2 |
| El KKA7 | 0.14 | 0.5 |
| El KKA8 | 0.27 | 0.9 |
| El KKA9 | 0.77 | 2.7 |
Con válvula de frenado, dibujo dimensional de hilo femenino
Dibujo estructural del enchufe
| Tamaño del cuerpo | Modelo | T. Diámetro del puerto de conexión |
H. Ancho a través de los pisos |
- ¿ Qué?1 | - ¿ Qué?2 | Diámetro mínimo del agujero | Área de sección transversal efectiva En el caso de los2 |
Peso G |
|---|---|---|---|---|---|---|---|---|
| 1/8 | Se trata de un sistema de control de las emisiones de gases de escape. | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| Se trata de un sistema de control de las emisiones de gases de escape. | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| Se trata de un sistema de control de las emisiones de gases de escape. | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| 4/4. | Se trata de un sistema de control de las emisiones de gases de escape. | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| Se trata de un sistema de control de las emisiones de gases de escape. | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| Se trata de un sistema de control de las emisiones de gases de escape. | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| 1/2 | Se trata de un sistema de control de las emisiones de gases de escape. | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| Se trata de un sistema de control de las emisiones de gases de escape. | Rc 1/2 | 52.9 | 79.7 | |||||
| Se aplicará el método de calibración de los datos. | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| 3 / 4 | Se trata de un sistema de control de las emisiones de gases de escape. | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| Se trata de una serie de medidas de seguridad. | Rc 3/4 | 69.4 | 196.8 | |||||
| Se trata de un sistema de control de las emisiones. | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | Se trata de un sistema de control de las emisiones de gases de escape. | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| Se trata de un sistema de control de las emisiones. | Rc 1 | 85.0 | 391.3 | |||||
| Se trata de un sistema de control de la seguridad. | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| 1 y 1/4 | Los datos de las pruebas de seguridad de los equipos de seguridad de los Estados miembros | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| Se trata de un sistema de control de la seguridad. | Rc1 1/4 | 110.1 | 925.6 | |||||
| Se trata de un sistema de control de las emisiones. | Rc1 1/2 | 110.1 | 848.2 |
