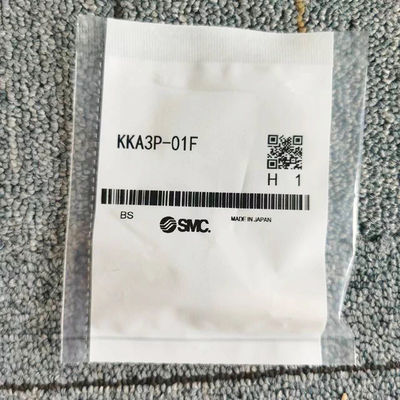

Name: Sección KKA SS316 KKA3P-01F Tipo de enchufe (P) de hilo femenino Tipo de acoplador S
Brand: YW DKE TRADING COMPANY
SKU: Sección KKA3P-01F
Availability: InStock

Inicio Productos Los demás componentes de los tubos neumáticos

Sección KKA SS316 KKA3P-01F Tipo de enchufe (P) de hilo femenino Tipo de acoplador S

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	SMC
Certificación:	CE
Número de modelo:	Sección KKA3P-01F

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	Negociable
Detalles de empaquetado:	Bolsa de plástico, caja, cartón, palé
Tiempo de entrega:	1-7 días laborables después del pago
Condiciones de pago:	T/T, Western Union, Paypal y otros servicios
Capacidad de la fuente:	5 000 piezas/1 mes

Contacto

Descripción detallada del producto

Las condiciones de funcionamiento de los equipos de ensayo deberán ser las siguientes::	0.1-1MPa	Conexión de tubería con dia.:	Rc1/8
Rango de temperatura de funcionamiento ((°C):	- 5 ¢ 150	Líquido aplicable:	Agua/aire
Tamaño del cuerpo:	1/8	Presión de prueba garantizada:	10MPa
Resaltar:	S acoplador de tipo SS316 , hilo femenino de tipo SS316

Se trata de un dispositivo de conexión de cable de tipo SS316 de la serie KKA (KKA3P-01F) tipo enchufe (P) de hilo femenino tipo S

Especificaciones configuradas

El tipo	Estándar	Tipo de articulación	Las demás partes del tejido
Hombre/Mujer	Enchufe	Material del cuerpo	SUS304
Material del sello	[NBR] 00011	Fluido aplicable	Agua / aire
Ambiente de funcionamiento, aplicaciones	Estándar	Rango de temperatura de funcionamiento ((°C)	- 5 ¢ 150
Las condiciones de funcionamiento de los equipos de ensayo deberán ser las siguientes:	-0,1 ¢ 1	Tamaño del cuerpo	1/8
Conexión de tubería con dia.	Rc1/8	Con o sin válvula de compresión	Y

S acoplador de la serie KKA tipo de enchufe de acero inoxidable (P) tipo de hilo femenino

Sin, válvula de verificación, tapones, tipo de hilo femenino apariencia externa

Without, check valve, plug, female thread type external appearance

Símbolos JIS para la serie KKA

Sección KKA SS316 KKA3P-01F Tipo de enchufe (P) de hilo femenino Tipo de acoplador S 1

Fluido de trabajo	Agua, aire
Rango de presión de funcionamiento_*1	KKA3: desde -100 kPa hasta 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 a 1 MPa
Presión de prueba garantizada	10 MPa
Intervalo de temperatura ambiente y de temperatura del fluido de trabajo	-5 a 150°C (sin congelación) *No se puede usar para vapor.
Especificación sin engrasar	No usa grasa. (Partes deslizantes de caucho y metal: recubrimiento con flúor)
El material	Las piezas metálicas: SUS304; las piezas de caucho: fluoroelastómero (FKM especial)
Las focas	Incluye sellador de hilo masculino

*1: No utilizar con un probador de fugas ni para retención de vacío, ya que no se puede garantizar una fuga cero.

Desempeño

Método de conexión por enchufe: conexión y liberación de una sola acción
Válvula de retención: válvula de retención incorporada a ambos lados del enchufe y del enchufe, sin válvula de retención

*La serie KKA no puede conectarse a la serie KK o a la serie KKH.

Características de los modelos con válvula de compresión en ambos lados

Tamaño del cuerpo	Cantidad de goteo de líquido (cm3 por instancia)	Cantidad de aireación (cm3 por instancia)
El KKA3	0.02	0.1
El KKA4	0.04	0.1
El KKA6	0.06	0.2
El KKA7	0.14	0.5
El KKA8	0.27	0.9
El KKA9	0.77	2.7

"Cantidad de goteo de líquido" se refiere a la cantidad de agua interna que se pierde cuando se desconecta el enchufe.
"Cantidad de aireación" se refiere a la cantidad de aire externo que entra cuando el enchufe y el enchufe están conectados.

Dibujo estructural

Dibujo estructural del enchufe

Dibujo estructural de la serie KKA

Características de la tasa de flujo

El aire

Enchufe: con válvula de retención / toma: con válvula de retención

Enchufe: sin válvula de retención / toma: con válvula de retención

Enchufe: con válvula de retención / toma: con válvula de retención

Enchufe: sin válvula de retención / toma: sin válvula de retención

Tamaño del cuerpo	Modelo	T. Diámetro del puerto de conexión	H. Ancho a través de los pisos	- ¿ Qué?₁	- ¿ Qué?₂	Diámetro mínimo del agujero	Área de sección transversal efectiva En el caso de los²	Peso G
1/8	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 1/4	17	39.6				31.8
	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 3/8	19	40.4				35.8
4/4.	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 3/8	19	44.4				40.2
	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 1/2	24	48.6				69.7
1/2	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 1/2		52.9				79.7
	Se aplicará el método de calibración de los datos.	Rc 3/4	30	54.6				123.8
3 / 4	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	Se trata de una serie de medidas de seguridad.	Rc 3/4	32	69.4				196.8
	Se trata de un sistema de control de las emisiones.	Rc 1	41	72.4				325.9
1	Se trata de un sistema de control de las emisiones de gases de escape.	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	Se trata de un sistema de control de las emisiones.	Rc 1		85.0				391.3
	Se trata de un sistema de control de la seguridad.	Rc1 1/4	50	87.3				552.8
1 y 1/4	Los datos de las pruebas de seguridad de los equipos de seguridad de los Estados miembros	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	Se trata de un sistema de control de la seguridad.	Rc1 1/4		110.1				925.6
	Se trata de un sistema de control de las emisiones.	Rc1 1/2		110.1				848.2
