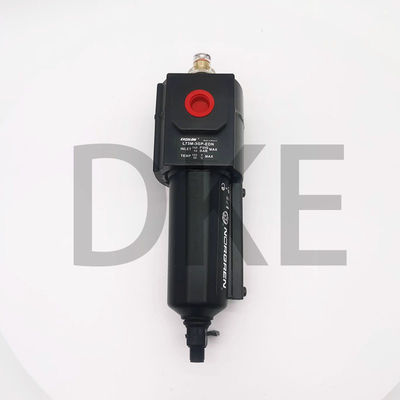

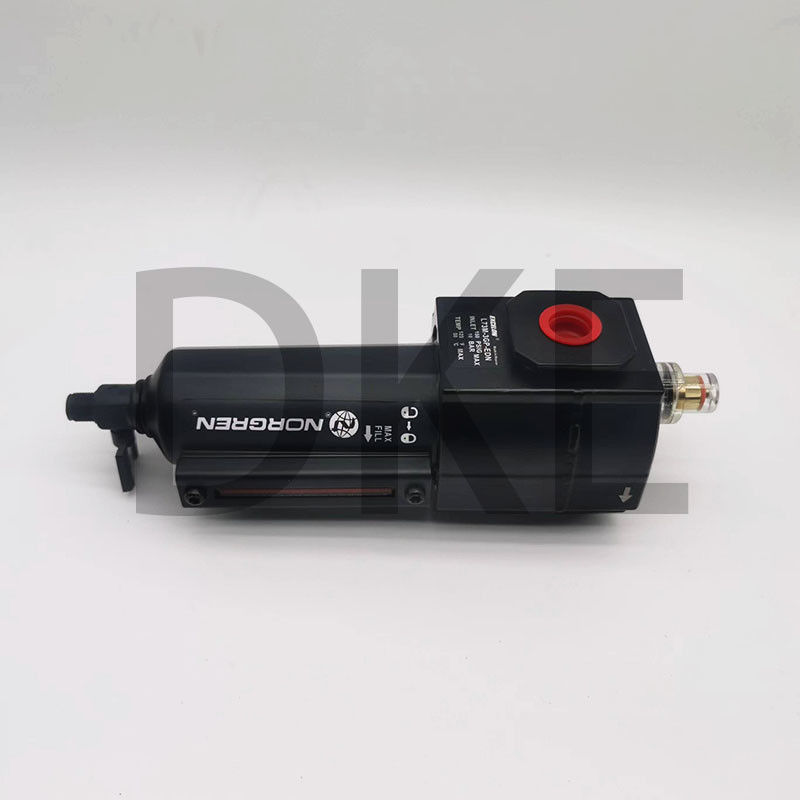

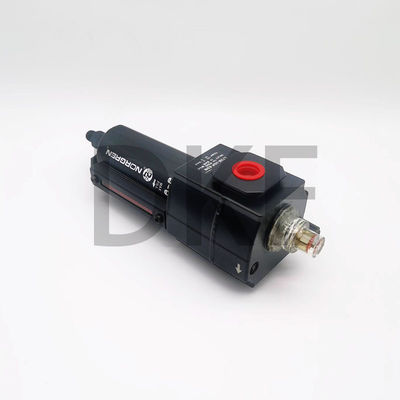

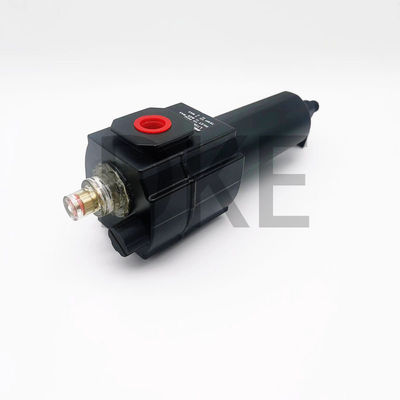

Excelon Micro lubricador de niebla, L72-74, Cuenco de plástico cerrado

Instalación

1Apague la presión del aire, instale el filtro en la línea de aire.

● verticalmente (en el recipiente hacia abajo),

● con el flujo de aire en dirección de la flecha en el cuerpo,

● aguas arriba de los reguladores, lubricantes y válvulas de ciclo,

● lo más cerca posible del suministro de aire cuando se utiliza como filtro de línea principal,

● tan cerca como sea posible del dispositivo que se está administrando cuando se utiliza como filtro final.

2. Conecte las tuberías a los puertos adecuados utilizando sellador de hilos de tubería solo en hilos masculinos. No permita que el sellador entre en el interior de la unidad.

3. Un tubo flexible con un ID mínimo de 3 mm (0,125") se puede conectar al drenaje automático.

4. Empuje el cuenco, o el cuenco con guardia, en el cuerpo y gire completamente en el sentido de las agujas del reloj antes de presurizar.

5. Instalar un filtro Norgren de uso general con un elemento de 5 μm aguas arriba del filtro de eliminación de aceite para obtener la máxima vida útil del elemento.

Servicio

1. Abrir el drenaje manual para expulsar los líquidos acumulados. Mantener los líquidos por debajo del elemento (51, 53).

2. Reemplazar el elemento del filtro cuando la caída de presión a través del elemento exceda de 0,7 bar (10 psig).El indicador de servicio mecánico se muestra en rojo aproximado y el indicador de servicio eléctrico opcional proporciona una salida eléctrica cuando la caída de presión en el elemento alcanza 0,7 bar (10 psig).Desmontaje

1El filtro se puede desmontar sin quitarlo de la línea de aire.

2Apague la presión de entrada y reduzca a cero la presión en las líneas de entrada y salida.

3Retire el tazón, empuje hacia el cuerpo y gire en sentido contrario a las agujas del reloj.

4. Desmontar en general de acuerdo con los números de los artículos que figuran en la imagen de la explosión. No quitar los alcantarillas ni los indicadores de servicio (1, 8) a menos que sea necesario su reemplazo.Retirar y reemplazar sólo si funcionan mal.

Limpieza

1. El elemento (51, 53) no puede limpiarse. Limpie el tazón de plástico (25, 42) y la lente (3, 36, 47) con agua caliente solamente. No sumerja el indicador de servicio eléctrico (8) en agua. Limpie el indicador (8) con agua seca,tela limpiaLimpie otras partes con agua tibia y jabón.

2. enjuague y seque las partes. sople los conductos internos del cuerpo (6, 7) con aire comprimido limpio y seco.

3- Inspeccionar las piezas. Reemplazar las que se encuentren dañadas. Reemplazar el recipiente de plástico con un recipiente de metal si el recipiente de plástico muestra signos de grietas o nubosidad.

El Consejo Europeo

1. lubricar los o-rings, la parte del cuerpo del drenaje manual (18, 28) que entra en contacto con el recipiente, y el orificio en el cuerpo del drenaje manual que aloja el tallo de la válvula de drenaje (19, 29) con grasa del o-ring.

2. Montar el filtro como se muestra en la vista explotada.

3. Las flechas en el indicador (3, 10) y el cuerpo (6, 7) deben apuntar en la misma dirección.

Los modelos enumerados incluyen hilos de PTF, drenaje manual y tazón de metal con indicador de nivel de líquido de plástico.

* Los modelos que figuran en la tabla de pedidos no deben estar situados aguas abajo de las válvulas de control direccionales de ciclo frecuente.

** Flujo típico con una presión de entrada de 90 psig (6,3 bar) y una caída de presión de 7 psig (0,5 bar).

†(74) Lubricantes con 1 litro de recipiente de metal: añadir 2,01 libras (0,91 kg).

• El lubricante regulador de filtros neumáticos está empaquetado de forma segura en un recipiente a prueba de golpes.
