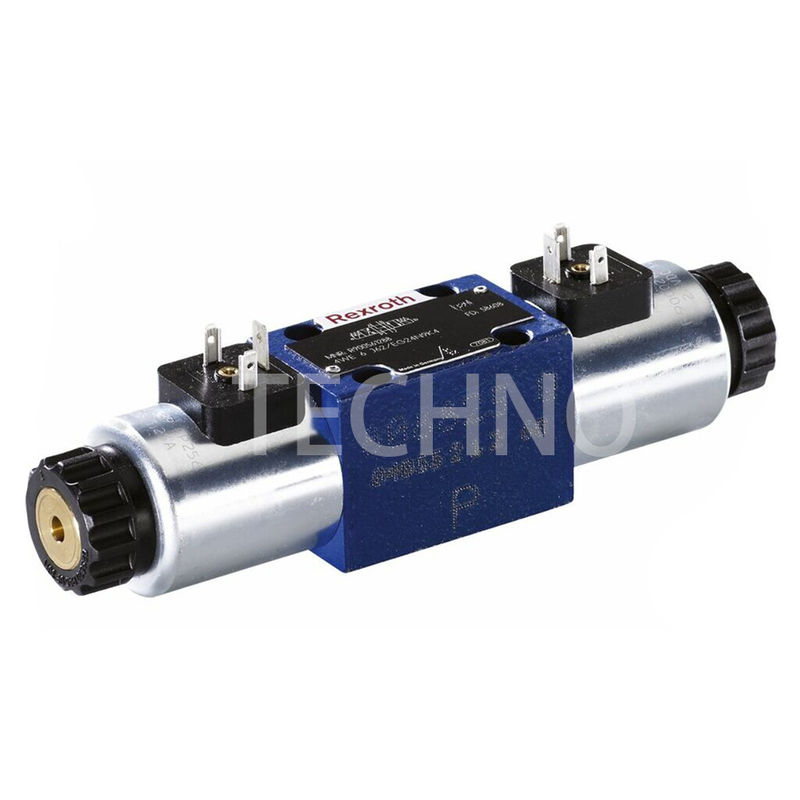

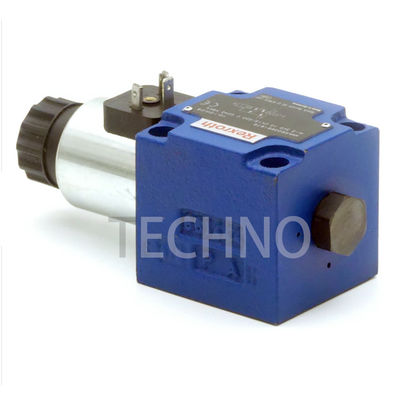

Válvula de control hidráulico de Rexroth
4WE6D70/HG24N9K4
Válvula de control hidráulico de Rexroth 4WE6D70/HG24N9K4 de 30 a +50 en cualquier posición de instalación
Descripción del producto:
La válvula de control hidráulico es un sistema de automatización de válvulas que está diseñado para ser utilizado en una variedad de sistemas hidráulicos.Este dispositivo es capaz de controlar la presión del sistema con su diseño únicoEs una solución fiable y rentable para cualquier problema de control de presión hidráulica.Puede instalarse en cualquier posición y puede soportar un caudal máximo de 80 (DC) o 60 (AC) L/minEl rango de temperatura ambiente para la válvula es de ¥30 a +50 °C. La válvula de control hidráulica proporciona un control preciso y fiable de la presión y el flujo del sistema.garantizar que el sistema funcione de manera segura y eficiente.
Características:
Las válvulas de bobina direccionales de RE con accionamiento directo están diseñadas para un alto rendimiento y cuentan con patrones de puerto de acuerdo con la norma DIN 24340, la norma ISO 4401-03-02-05 y la norma NFPA T3.5.1 R2-2002 D03, estas válvulas también tienen subplacas según se especifica en la norma RE 45052.Esto permite que las bobinas se puedan cambiar fácilmente sin tener que abrir la cámara herméticaHay opciones tanto para conexiones eléctricas individuales como centrales (consulte RE 08010 para más información).y para una variante de conmutación sin problemasPor último, los interruptores de posición inductivos y los sensores de proximidad sin contacto están disponibles, según la RE 24830.En el caso de los productos hidráulicos, la información que se proporciona para los productos hidráulicos debe ser la siguiente:, y "Instalación, puesta en marcha y mantenimiento de válvulas industriales" (RE 07300).
Parámetros técnicos:
| Tipo de tensión |
Válvula de tensión continua |
Válvula de voltaje alternado 50/60 Hz |
| Voltajes disponibles5) (Para el código de pedido de los solenoides de voltaje CA, véase más adelante) V |
12, 24, 96, 205 |
110, 230 |
| Tolerancia de tensión (tensión nominal) en % |
± 10 |
| Consumo de energía en W |
30 |
¿Qué quieres decir? |
| Potencia de retención VA |
¿Qué quieres decir? |
50 |
| VA de energía de encendido |
¿Qué quieres decir? |
220 |
| Ciclo de trabajo (ED) VA |
100 |
Tiempo de cambio
de acuerdo
Se aplican las siguientes condiciones: |
¢ En ms |
25 a 45 años |
Entre 10 y 20 |
| ¢ OFF ms |
Entre 10 y 25 años |
Entre 15 y 40 |
| Frecuencia máxima de conmutación 1/h |
15000 |
7200 |
|
Temperatura máxima de la superficie de la bobina
°C [°F]
|
120 [248] |
180 [356] |
Tipo de protección según:
Se aplicará la norma DIN EN 60529. |
- con conector "K4", "K72L", "K73L" |
IP 65 (con conector de acoplamiento montado y bloqueado) |
| con conector "C4" |
IP 66A (con conector de acoplamiento montado y bloqueado) |
| con conector "K40" |
IP 69K (con conector de acoplamiento montado y bloqueado) |
Los interruptores de circuito con la característica de disparo "K" de acuerdo con la norma EN 60898-1 (VDE 0641-11),
En el caso de los vehículos de la categoría M1, la norma EN 60947-2 (VDE 0660-101), la norma IEC 60898 y la norma IEC 60947-2
| Solenoide de corriente alterna, 50 Hz |
Corriente nominal más baja I 1 en A |
Corriente nominal superior I 2 en A |
| W24 |
2.3 |
3.6 |
| W42 |
1.45 |
1.92 |
| W48 |
1.15 |
1.92 |
| W100 |
0.64 |
0.9 |
| W110 |
0.6 |
0.9 |
| W115 |
0.52 |
0.9 |
| W127 |
0.48 |
0.6 |
| W200 |
0.33 |
0.6 |
| W220 |
0.31 |
0.6 |
| W230 |
0.26 |
0.36 |
| W240 |
0.26 |
0.36 |
Aplicaciones:
La producción de válvulas hidráulicas es una tecnología de fabricación versátil con una miríada de aplicaciones, lo que la hace inmensamente útil en muchas industrias o situaciones.se utiliza en la maquinaria de construcción, máquinas de minería, ascensores hidráulicos, máquinas de moldeo por inyección, equipos de flexión y estampado, plantas de fundición, máquinas de embalaje, fábricas de acero, máquinas herramienta CNC y maquinaria agrícola.
Aparte de estos ejemplos, la producción de válvulas hidráulicas también se utiliza en varios otros sitios, como plantas de coque, minas de carbón y máquinas de embalaje.Gracias a su robustez y capacidad para funcionar en una variedad de condiciones diferentes, también es una opción práctica para muchas aplicaciones industriales.
Apoyo y servicios:
Apoyo técnico y servicio de válvulas de control hidráulicas
Proporcionamos soporte técnico y servicio para nuestros productos de válvulas de control hidráulico. Nuestro equipo de ingenieros experimentados está disponible para proporcionar asistencia para la instalación y el mantenimiento.También ofrecemos asesoramiento para solucionar problemas y responder a sus preguntas de manera rápida y eficiente.
Nuestro equipo de soporte técnico y servicio está disponible las 24 horas del día, los 7 días de la semana para responder a sus consultas y proporcionar soluciones.
Ofrecemos seminarios gratuitos en línea para ayudarle a entender cómo funcionan nuestros productos y servicios. También ofrecemos sesiones de capacitación gratuitas para garantizar que obtenga el máximo provecho de nuestros productos.
Estamos comprometidos a proporcionar un excelente servicio y apoyo al cliente. Si tiene alguna pregunta o inquietud, no dude en ponerse en contacto con nosotros.
Embalaje y envío:
Envase y envío de las válvulas de control hidráulico:
- La válvula de control hidráulico está envasada en una caja con una etiqueta que contiene el número de serie del producto.
- La válvula de control hidráulico se envía en un embalaje respetuoso con el medio ambiente para proteger el producto durante el envío.
- La válvula de control hidráulico viene con un manual de instrucciones e información de garantía.
