Las condiciones de los vehículos de las categorías A y B serán las siguientes:
Temperatura entre -5°C y 150°C Industria eléctrica SS316

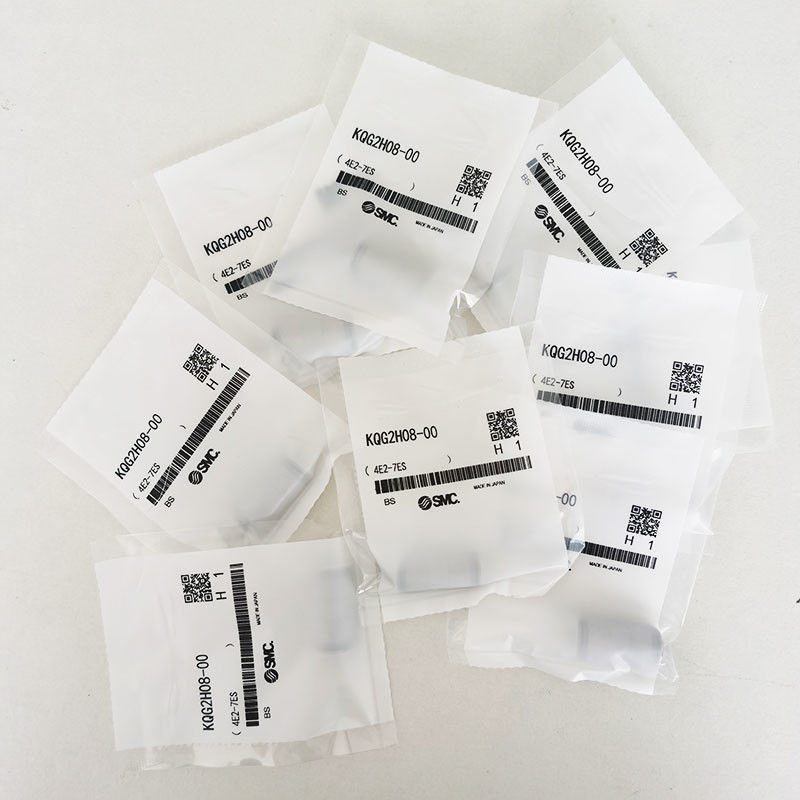

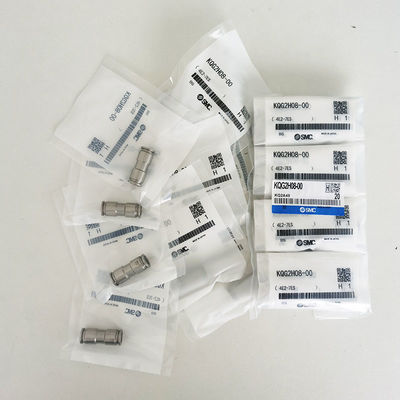

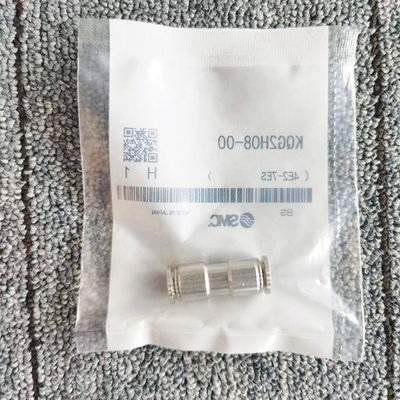

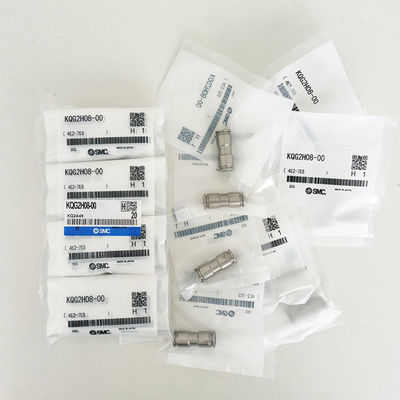

SMC Juntas KQG2H08-00 Temperatura -5~150°C Industria eléctrica SS316
Descripción del producto:
La gama de acero inoxidable KQG2 de SMCOfrece a los ingenieros una selección de accesorios de alto rendimiento, ligeros y compactos, que son un 30% más pequeños y un 62% más ligeros que la gama KQG existente de SMC,y están disponibles para adaptarse a diámetros de tubos de 3Son ideales para operaciones que requieren resistencia a la corrosión, productos químicos y altas temperaturas.
Los accesorios son útiles para operaciones de aire comprimido, agua y vapor, y están diseñados para funcionar en un amplio rango de presión (de -100 kPa a 1 MPa) y temperatura (-5 °C a +150 °C).Los accesorios están fabricados con acero inoxidable SUS316., que es el grado más alto de acero inoxidable disponible y proporciona mejores propiedades de resistencia a la corrosión y a los productos químicos que el acero inoxidable 304.Es especialmente adecuado para ambientes ricos en cloruro.
Características:
Este producto pequeño y ligero tiene un gran impacto en el funcionamiento de la producción: sus dimensiones son aproximadamente un 30% más cortas que KQGL06-01S y un 62% más ligeras en peso.
El material de este producto está hecho de piezas metálicas, acero inoxidable 316, piezas de sello, FKM especial.este producto tiene un amplio rango de rendimiento a temperaturas, de -5 a 150 °C, y además, no contiene grasa y es aplicable al vapor.
Los tubos aplicables: Tamaño métrico, hilo de conexión: M, R, RC
| Tubos aplicables |
Tubos aplicables |
FEP, PFA, Nylon, Nylon blandoNota1) el, Poliuretano, poliolefina |
| Los tubos 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Especificaciones |
El fluidoNota3) el |
Aire, agua, vapor Nota2) el
|
| Rango de presión de funcionamiento |
-100 kPa a 1 MPaNota4) el |
| Presión de prueba |
3.0 MPa |
| Temperatura ambiente y del fluidoNota5) Las demás |
- de 5 a 150°C (sin congelación)Nota4) el |
| El lubricante |
Especificación libre de grasa |
| Sello en los hilos |
Con sellador |
Temperatura
Condición del montaje
el manto interior |
Las tuberías |
Temperatura |
| Los tubos FEP/serie TH |
80 °C o más |
| Los tubos Super PFA/serie TL |
120°C o más |
| |
|
Nota 1) Para los tubos de nylon blandos, no se puede utilizar agua.
Nota 2) Consulte por separado al SMC sobre el tubo aplicable.
Nota 3) Evite utilizar en una aplicación de retención de vacío como un probador de fugas, ya que hay fugas.
Nota 4) Compruebe el rango de presión de funcionamiento y el rango de temperatura de funcionamiento del tubo.
Nota 5) Se recomienda utilizar la funda interior en las siguientes condiciones (exceptoØ3.2):
● Cuando se utiliza a altas temperaturas.
● Cuando se utiliza a altas temperaturas.
Las piezas de los componentes:
| - No, no es así. |
Descripción |
El material |
| 1 |
Botón de liberación |
Acero inoxidable 316 |
| 2 |
Guía 1 |
Acero inoxidable 316 |
| 3 |
Guía 2 |
Acero inoxidable 316 |
| 4 |
¿ Qué pasa? |
Acero inoxidable 316 |
| 5 |
Las focas |
MFK especial (revestido con fluoruro) |
| 6 |
Cuerpo del conector masculino |
Acero inoxidable 316 |
| 7 |
Cuerpo masculino con codo |
Acero inoxidable 316 |
| 8 |
Anillo O |
MFK especial (revestido con fluoruro) |
| 9 |
Hombre de raza |
Acero inoxidable 316 |
| La Unión directa: KQG2H |
Aplicable
de las tuberías
(mm) |
Modelo |
Nota1) el
ØD |
- ¿ Qué? |
M. |
Nota2) el
Efectivo
área (mm2) |
Peso |
| ¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡2 |
Se aplicará el procedimiento siguiente: |
9 |
25 |
12 |
3.4 |
6.5 |
| ø4 |
Se aplicará a los productos de las categorías IIa y IIIa. |
9 |
26.2 |
12.6 |
5.6 |
6.5 |
| ø6 |
Se aplicará el procedimiento siguiente: |
12 |
28.2 |
13.6 |
13.1 |
11.5 |
| ø8 |
Se aplicará el procedimiento siguiente: |
14 |
33.2 |
16.1 |
26.1 |
16.6 |
| ø10 |
Se aplicará el procedimiento siguiente: |
17 |
35 |
17 |
41.5 |
26 |
| ø12 |
Se aplicará el procedimiento siguiente: |
19 |
38.2 |
18.6 |
58.3 |
32.2 |
| ø16 |
Se aplicará el procedimiento siguiente: |
24.6 |
42.6 |
20.8 |
113 |
53.7 |
